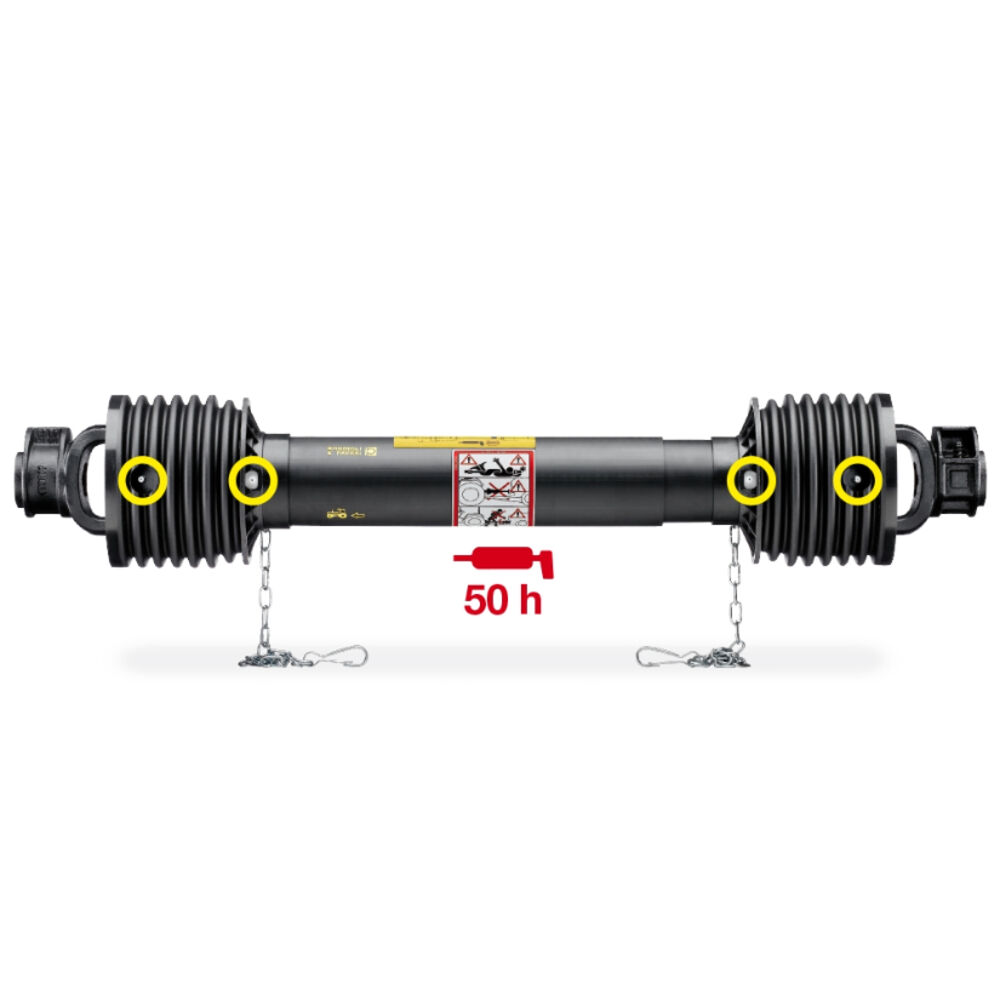

Bondioli & Pavesi Nivelakseli SFT8 (H8) 121 cm, laajakulma 80° (CV), 1 3/8” Z6 – 1 3/4” Z6, pulttikytkin
Tuotekoodi: BPSH8L121P34
Bondioli & Pavesi Nivelakseli SFT8 (H8) 121 cm, laajakulma 80° (CV), 1 3/8” Z6 – 1 3/4” Z6, pulttikytkin
Tuotekoodi: BPSH8L121P34Tuotekuvaus
Bondioli & Pavesi Nivelakseli SFT8 (H8) 121 cm, laajakulma 80° (CV), 1 3/8" Z6 – 1 3/4" Z6, pulttikytkin
Bondioli & Pavesi SFT8 (H8) laajakulma-nivelakseli on PTO-voimansiirtoon, kun työkone vaatii suuria nivelkulmia esimerkiksi käännöksissä. 80° -laajakulmanivel auttaa pitämään käynnin tasaisempana suurilla kulmilla, ja pulttikytkin (LB) toimii ylikuormitussuojana katkaisemalla vedon ylikuormassa.

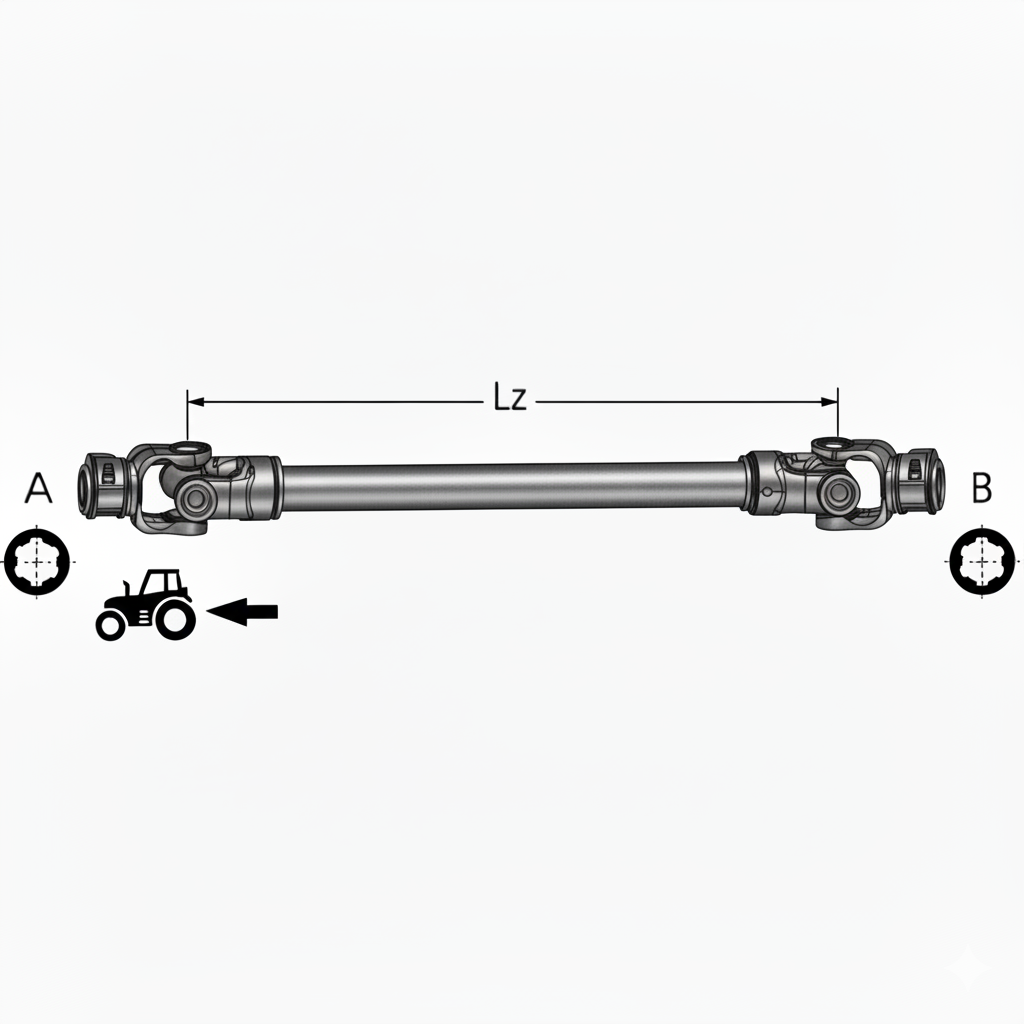

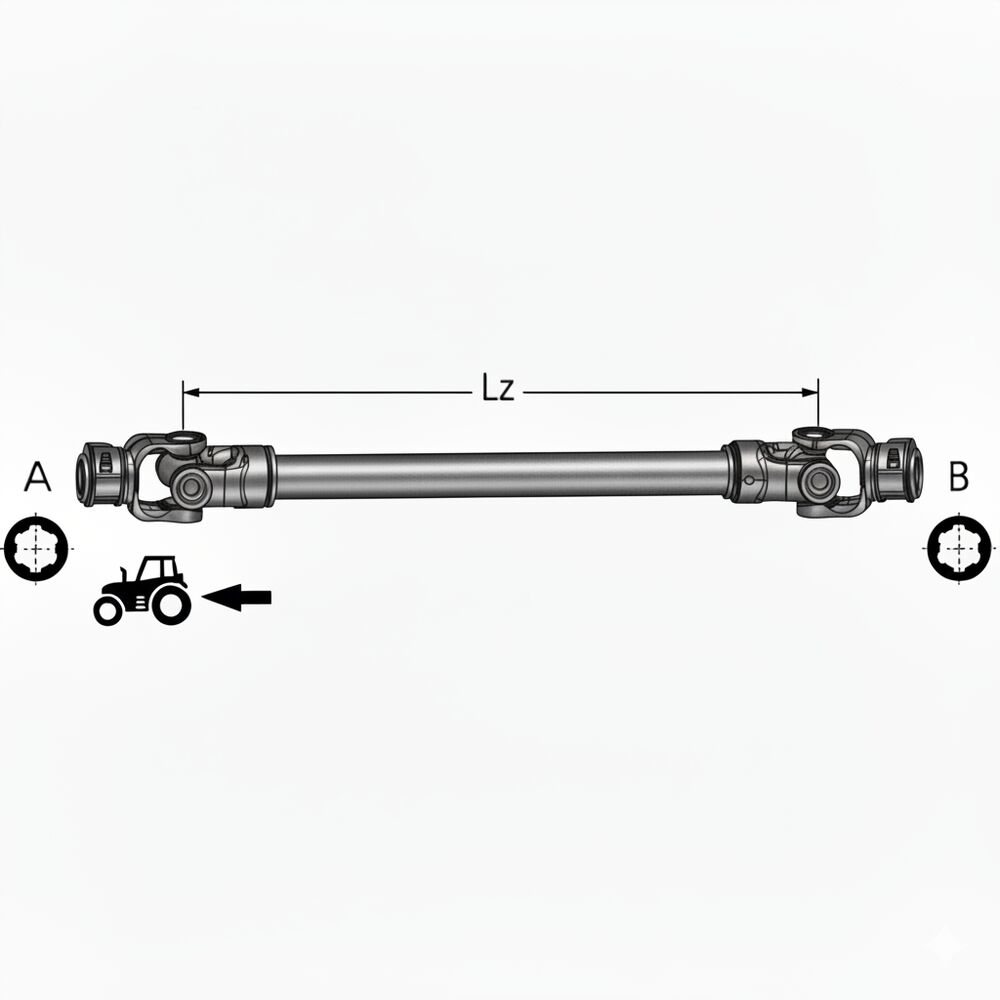

Pituuskoodi 121 tarkoittaa L-pituutta 1210 mm (laajakulma-akseleissa mitta viittaa sisempien ristikoiden keskipisteiden väliin akselin ollessa täysin kasassa). Traktorin puolella on yleinen 1 3/8" Z6 -liitäntä ja työkoneen puolella 1 3/4" Z6 -liitäntä.
H8-koko on mitoitettu järeämpään käyttöön: maksimi siirrettävä vääntö (Mmax) on 5000 Nm. Nimellisteho on 66 kW (≈ 90 hv) @ 540 rpm ja 100 kW (≈ 136 hv) @ 1000 rpm. Pulttikytkimen asetukset valitaan kuormituksen mukaan, ja niiden tulee olla enintään akselin Mmax-arvon tasolla.
Tekniset tiedot
| Sarja / koko | SFT8 (H8) |
|---|---|
| Pituus | 121 cm |
| L | 1210 mm |
| Laajakulma | 80° constant velocity (CV) |
| Liitäntä traktorissa | 1 3/8" Z6 (6-ura) |
| Liitäntä työkoneessa | 1 3/4" Z6 (6-ura) |
| Ristikon mitat |
CV-nivel: 30,2 × 106,0 mm Kardaaninivel: 34,9 × 93,5 mm |
| Nimellisteho 540 rpm | 66 kW (≈ 90 hv) |
| Nimellisteho 1000 rpm | 100 kW (≈ 136 hv) |
| Nimellisvääntö 540 rpm | 1171 Nm |
| Nimellisvääntö 1000 rpm | 956 Nm |
| Maksimi siirrettävä vääntö (Mmax) | 5000 Nm |
| Pulttikytkin (LB) asetukset (H8) | 2700 / 3200 / 3600 / 4200 Nm (asetuksen tulee olla ≤ Mmax) |
Tuotepakkaus:
mitat: 23,3 cm (l) x 23,3 cm (k) x 162,7 cm (p)
paino: 39,00 kg
Valmistusmaa: italia
