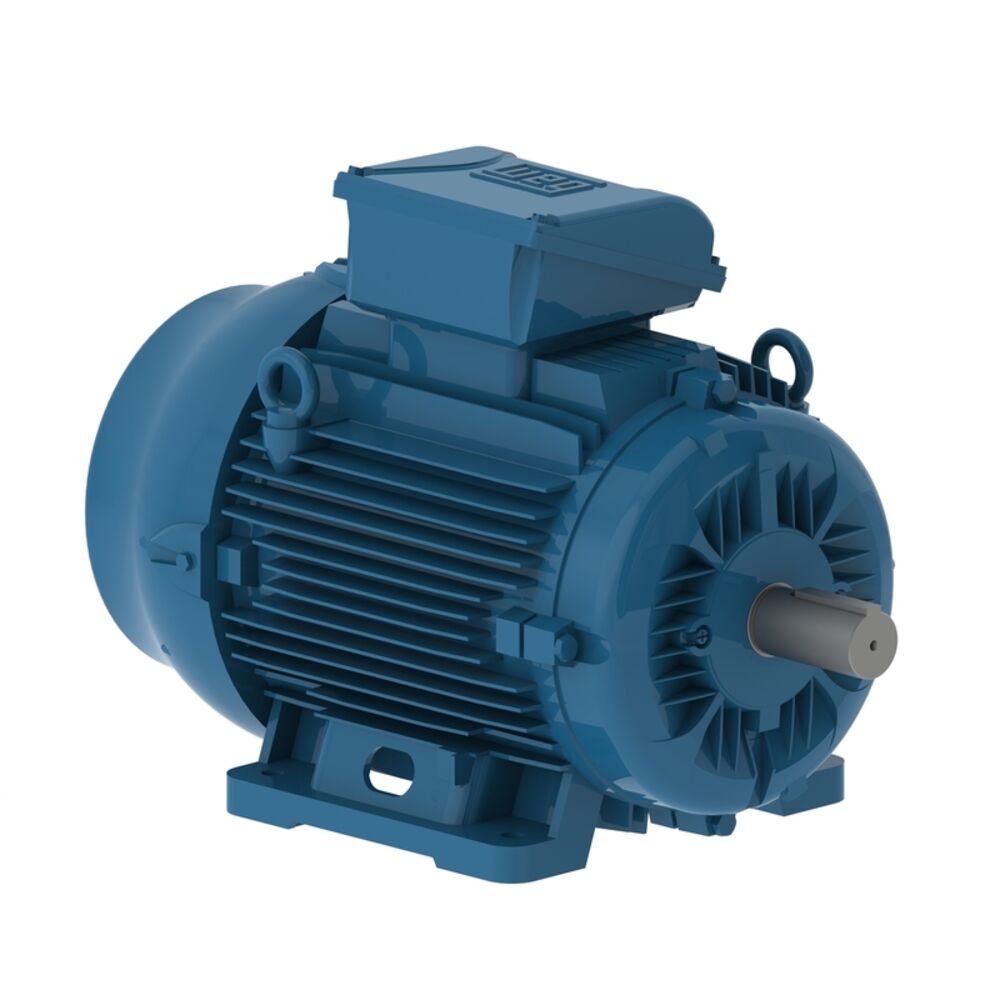

WEG W21 sähkömoottori 0,75 kW 1500 rpm B3T ALU 80 IE3 230/400 V
Tuotekoodi: THW075B31500
WEG W21 sähkömoottori 0,75 kW 1500 rpm B3T ALU 80 IE3 230/400 V
Tuotekoodi: THW075B31500Tuotekuvaus
WEG W21 Multimounting – 0,75 kW IE3, 4-napainen, B3T (jalkakiinnitys)
Yleiskäyttöinen 4-napainen (~1500 r/min) moottori pumppuihin, puhaltimiin, kuljettimiin ja muuhun teollisuus- ja kiinteistökäyttöön. Alumiinirunko, irrotettavat jalat ja 90° välein kääntyvä liitäntäkotelo mahdollistavat useat IEC-asennusmuodot ilman koneistuksia. Yhteensopiva IEC 80 -runkokoon asennusten kanssa; suora vaihtomoottori B3-kiinnityksiin.
Keskeiset edut
- IE3 Premium Efficiency – pienempi energiankulutus ja parempi elinkaaritalous
- Multimounting – irrotettavat jalat, kääntyvä liitäntäkotelo, useita asennusasentoja
- TEFC, IP55 – pölynsuojattu ja roisketiivis vaativiin ympäristöihin
- IEC-yhteensopiva – mitoitus vastaa yleisiä IEC 80 -runkoisia moottoreita
Tekniset tiedot
| Teho | 0,75 kW |
|---|---|
| Napamäärä | 4 (synk. 1500 r/min; nimellisnopeus tyyp. ~1430 r/min @ 50 Hz) |
| Nimellismomentti | ≈ 5,0 Nm (ohjeellinen @ ~1430 r/min) |
| Jännite / taajuus | 3~ 230/400 V, 50 Hz (alue 220–240 / 380–415 / 480 V) |
| Kytkentä | Δ 230 V / Y 400 V |
| Hyötysuhdeluokka | IE3 (IEC 60034-30-1) |
| Kotelointiluokka | IP55 |
| Jäähdytys | IC411, TEFC (täysin suljettu, ulkopuolinen tuuletin) |
| Käyttöluokka | S1 (jatkuva) |
| Eristysluokka | F (lämpötilanousu tyyp. B) |
| Mallisarja | WEG W21 Aluminium Multimounting |
| Runkokoko | IEC 80 |
| Asennus | B3 (jalkakiinnitys), liitäntäkotelo kääntyvä 90° välein |
| Runkomateriaali | Alumiini |

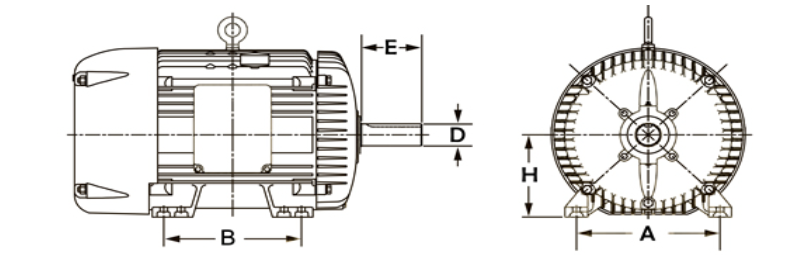

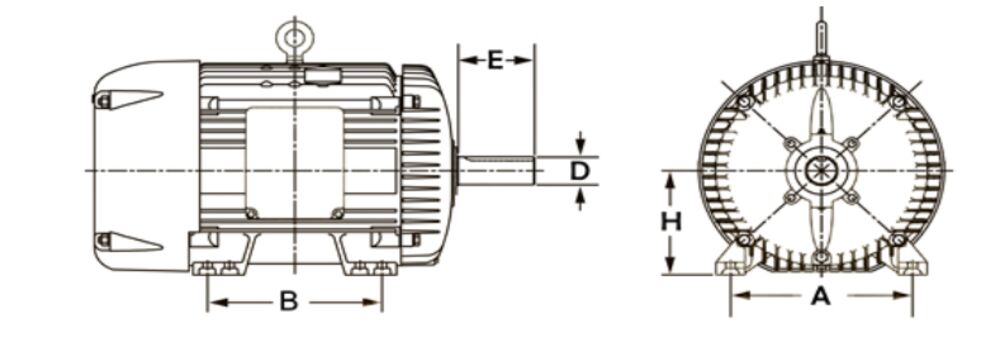

Mekaaniset mitat (IEC 80, B3 – viitteelliset)
| H – akselikorkeus | 80 mm |
|---|---|
| A – tassujen reikien väli (poikittain) | 125 mm |
| B – tassujen reikien väli (pituussuunta) | 100 mm |
| D – akselin halkaisija | 19 mm |
| E – akselin vapaapituus | 40 mm |
Sovelluskohteet
- Pumput ja kiertovesipumput
- Puhaltimet ja koneikot
- Kuljettimet ja annostelijat
- Muut 4-napaiselle ~1500 r/min moottorille soveltuvat laitteet
Asennusvinkit
- Varmista jalka- ja akselimitat sekä kytkimen/hihnapyörän sovitus ennen asennusta
- Käytä oikeaa Δ/Y-kytkentää ja aseta moottorinsuojan nimellisvirta oikein
- Huolehdi jäähdytysilman vapaasta kierrosta; pidä puhallin ja rivat puhtaina
