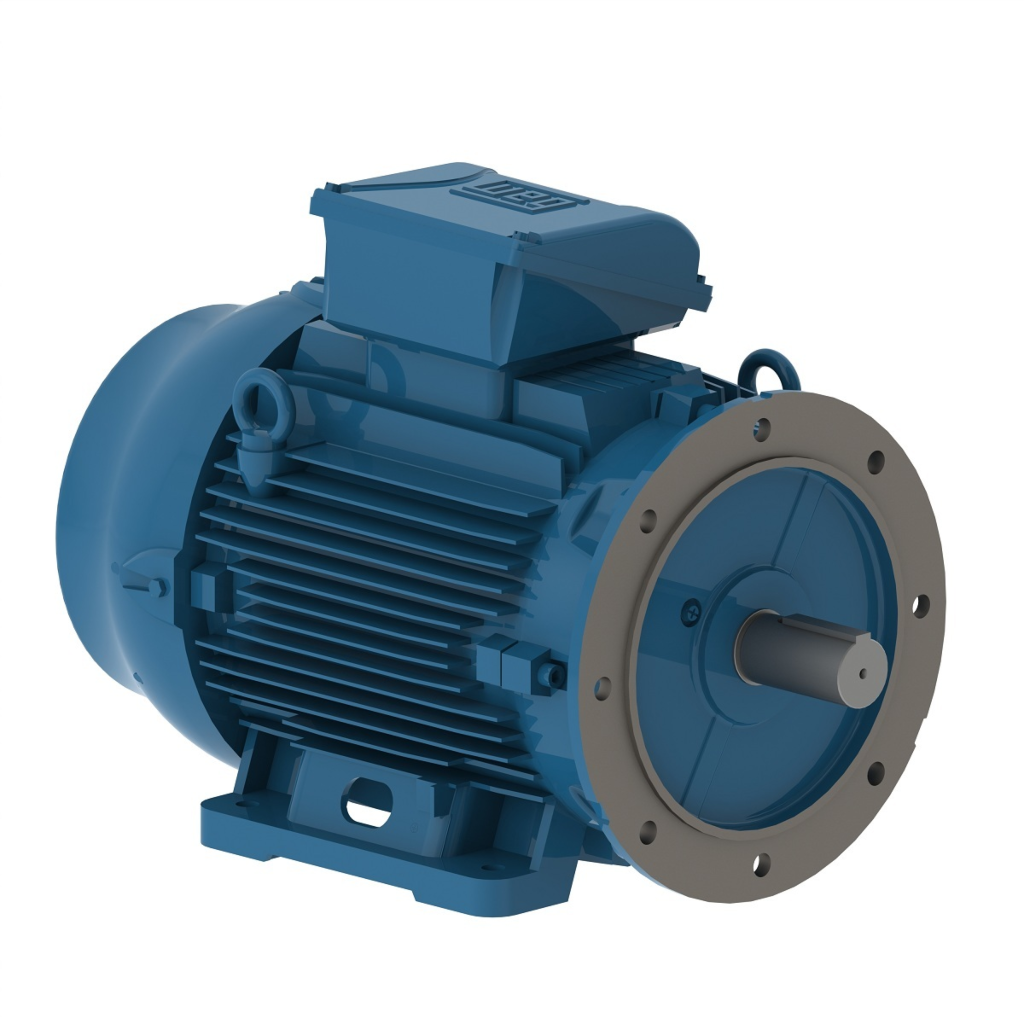

WEG W21 Multimounting – 11 kW IE3, 4-napainen (~1500 r/min), B35T (laippa + jalka)
Tehokas nelinapainen (~1500 r/min) yleismoottori raskaampiin teollisuus- ja prosessisovelluksiin.
B35-laippa + jalka -asennus mahdollistaa pulttauksen suoraan koneeseen laipasta ja rungon tukemisen jaloista,
mikä helpottaa linjausta ja kuormituksen jakautumista. Alumiinirunko on kevyt mutta jäykkä, ja
Multimounting-rakenne (irrotettavat jalat, 90° kääntyvä liitäntäkotelo) mahdollistaa useat IEC-asennusvaihtoehdot
ilman koneistuksia. Yhteensopiva valurautarunkoisten IEC-moottorien kanssa, toimii yleensä suoraan vaihtomoottorina 160M/L-runkoon.
Keskeiset edut
- IE3 Premium Efficiency (IEC 60034-30-1) – alempi energiankulutus ja elinkaarikustannus
- TEFC, IP55 – pölynsuojattu ja roisketiivis, soveltuu vaativiin ympäristöihin
- Multimounting – irrotettavat jalat ja kääntyvä liitäntäkotelo helpottavat asennusta ja kaapelointia
- Suora korvaaja – IEC-160M/L B35 -mitoitus, yleensä ei tarvetta jalusta- tai laippakoneistuksille
Tyypillisiä käyttökohteita
- Prosessi- ja vesipumput, paineenkorotus
- Puhaltimet ja ilmankäsittely
- Kuljettimet, syöttölaitteet, nostimet
- Kompressorit ja jatkuvassa S1-käytössä olevat koneikot
Tekniset tiedot
| Teho | 11 kW |
|---|
| Napamäärä | 4 (synk. 1500 r/min @ 50 Hz) |
|---|
| Nimellisnopeus | ≈ 1455 r/min @ 50 Hz |
|---|
| Nimellismomentti | ≈ 72 Nm |
|---|
| Jännite / kytkentä | 400/690 V 3~ 50 Hz, Δ 400 V / Y 690 V |
|---|
| Jännitealue | 380–400–415 / 660–690 // 460 V (mallista riippuen) |
|---|
| Hyötysuhde | IE3 (Premium Efficiency) |
|---|
| Kotelointiluokka | IP55 |
|---|
| Jäähdytys | IC411, TEFC (täysin suljettu, ulkojäähdytteinen) |
|---|
| Käyttöluokka | S1 (jatkuva) |
|---|
| Eristysluokka | F |
|---|
| Liitäntäkotelo | Kääntyvä 90° välein, kaapelointi ylhäältä tai sivuilta |
|---|
Mekaaniset ominaisuudet
| Sarja | WEG W21 Aluminium Multimounting |
|---|
| Runkokoko | IEC 160M/L |
|---|
| Runkomateriaali | Alumiini |
|---|
| Asennus | B35 (laippa + jalka), irrotettavat jalat |
|---|
Asennusmitat (IEC 160M/L, B35 – viitteelliset)
Varmista lopulliset mitat valmistajan piirustuksesta ennen asennusta.
Jalka-asennus (B3-perusmitat)
| Akselikorkeus | 160 mm |
|---|
| Tassujen reikien väli (poikittain) | 254 mm |
|---|
| Tassujen reikien väli (pituus) | 210 mm |
|---|
| Akselin halkaisija | 42 mm |
|---|
| Akselin vapaapituus | 110 mm |
|---|

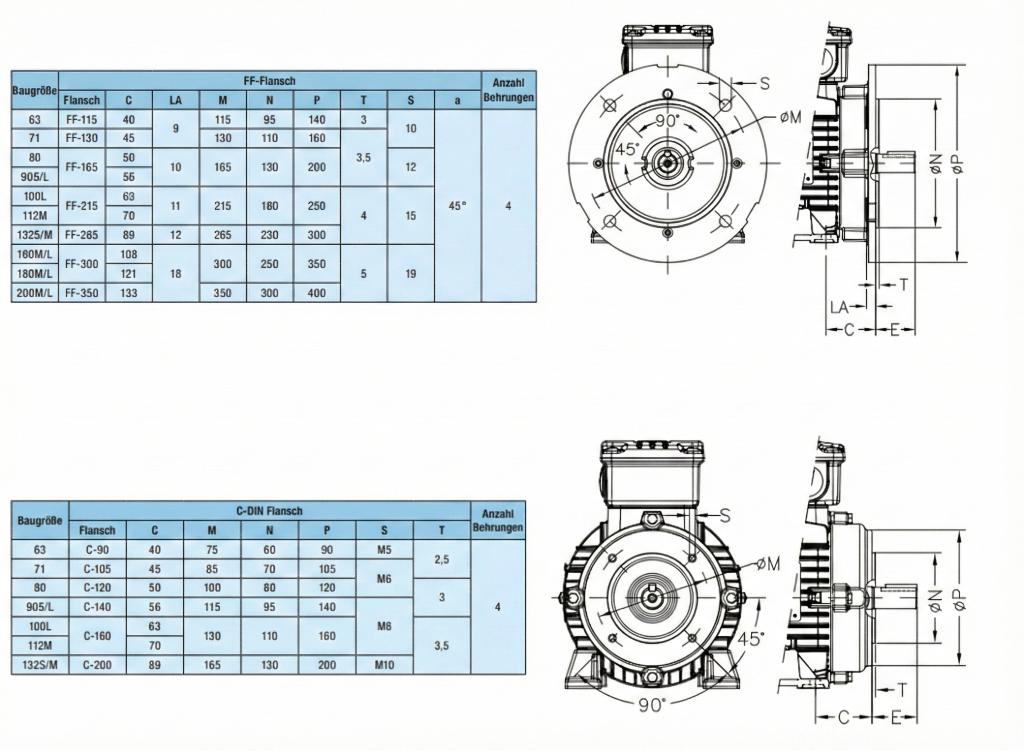

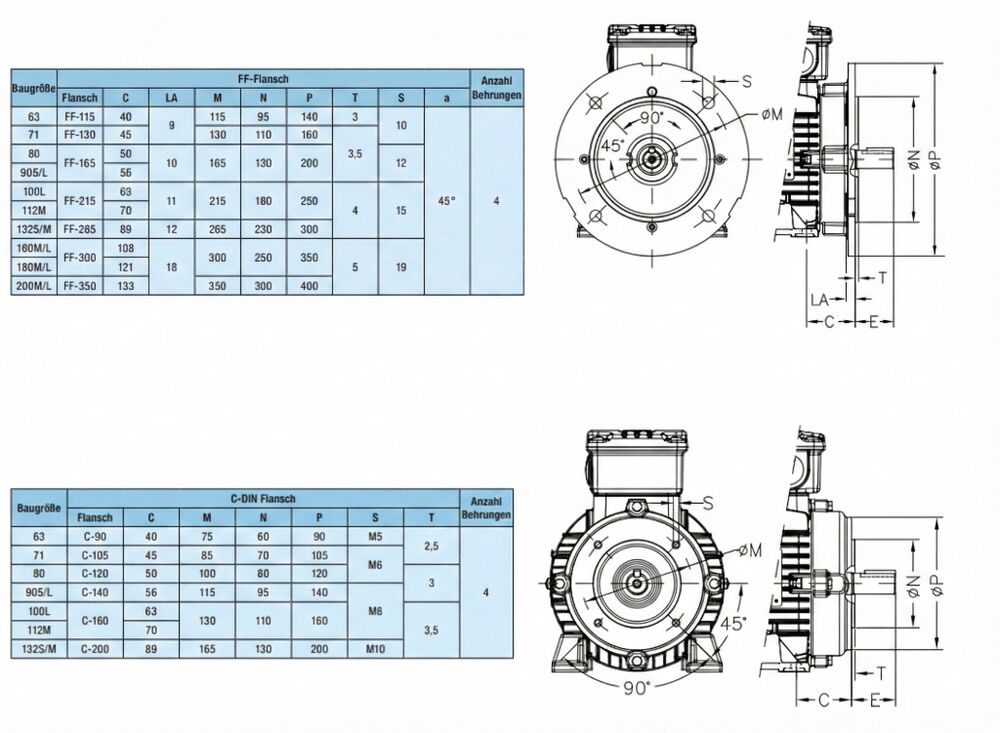

Laippa B5 (B35-laippa)
| Keskitys-/kauluksen halkaisija | 108 mm |
|---|
| Pulttikehän halkaisija | 250 mm |
|---|
| Laipan ulkohalkaisija | 300 mm |
|---|
| Kiinnitysreiät | 4 × Ø19 mm |
|---|
Asennus- ja käyttövinkit
- Tarkista moottorinsuojan asetus nimellisvirralle ja kytkentä (Δ/Y) ennen käynnistystä
- Huolehdi riittävästä jäähdytysilman kierrosta; pidä suojaritilät puhtaina
- Taajuusmuuttajakäytössä käytä moottorikaapelia ja noudata valmistajan du/dt- ja kantoaaltotaajuussuosituksia
