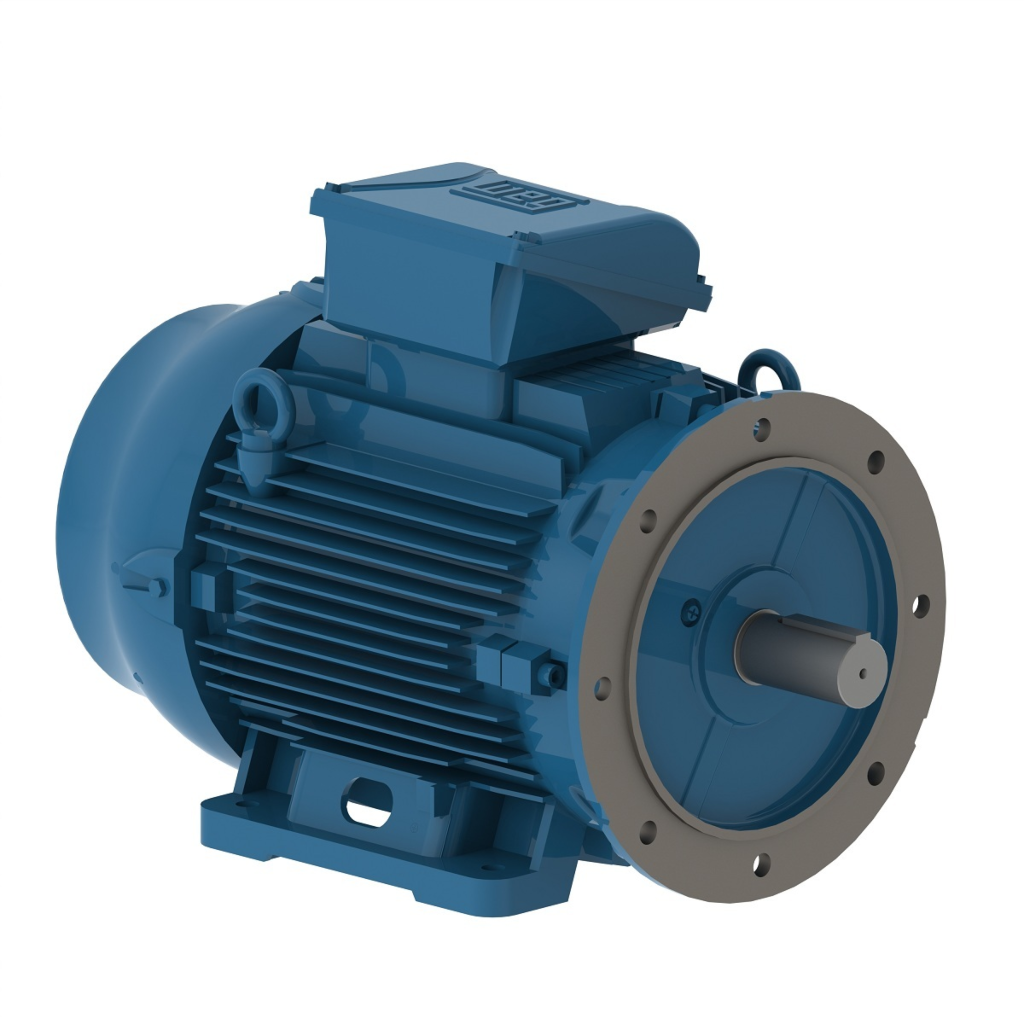

WEG W21 Multimounting – 11 kW IE3, 2-napainen (~3000 r/min), B35T (laippa + jalka)
Tehokas 2-napainen (~3000 r/min) yleismoottori vaativaan prosessi- ja teollisuuskäyttöön.
B35-laippa + jalka mahdollistaa pulttauksen suoraan koneeseen laipasta ja rungon tukemisen jaloista,
mikä helpottaa linjausta ja vähentää laipan kuormitusta. Alumiinirunko on kevyt mutta jäykkä,
ja Multimounting-rakenne (irrotettavat jalat, 90° kääntyvä liitäntäkotelo) taipuu useaan IEC-asennusmuotoon ilman koneistuksia.
Yhteensopiva valurautarunkoisten IEC-moottorien kanssa; 160M/L-runko toimii yleensä suoraan vaihtomoottorina.
Keskeiset edut
- IE3 Premium Efficiency (IEC 60034-30-1) – pienempi energiankulutus
- TEFC, IP55 – pölynsuojattu ja roisketiivis
- Multimounting – irrotettavat jalat, kääntyvä liitäntäkotelo
- Suora korvaaja – IEC 160M/L B35 -mitoitus
Tyypillisiä käyttökohteita
- Pumput, paineenkorotus
- Puhaltimet ja ilmankäsittely
- Kuljettimet, syöttölaitteet
- Kompressorit ja muut S1-käytön koneikot
Tekniset tiedot
| Teho | 11 kW |
|---|
| Napamäärä | 2 (synk. 3000 r/min @ 50 Hz) |
|---|
| Nimellisnopeus | ≈ 2950 r/min @ 50 Hz |
|---|
| Nimellismomentti | ≈ 35,6 Nm |
|---|
| Jännite / kytkentä | 400/690 V 3~ 50 Hz, Δ 400 V / Y 690 V |
|---|
| Jännitealue | 380–400–415 / 660–690 // 460 V |
|---|
| Täyskuormavirta (viitteellinen) | ≈ 20 A @ 400 V Δ / ≈ 11,6 A @ 690 V Y |
|---|
| Hyötysuhdeluokka | IE3 (Premium Efficiency) |
|---|
| Kotelointiluokka | IP55 |
|---|
| Jäähdytys | IC411, TEFC (täysin suljettu, ulkojäähdytteinen) |
|---|
| Käyttöluokka | S1 (jatkuva) |
|---|
| Eristysluokka | F |
|---|
| Liitäntäkotelo | Kääntyvä 90° välein; kaapelointi ylhäältä tai sivuilta |
|---|
Mekaaniset ominaisuudet
| Sarja | WEG W21 Aluminium Multimounting |
|---|
| Runkokoko | IEC 160M/L |
|---|
| Runkomateriaali | Alumiini |
|---|
| Asennus | B35 (laippa + jalka), irrotettavat jalat |
|---|
Asennusmitat (IEC 160M/L, B35 – viitteelliset)
Varmista lopulliset mitat valmistajan piirustuksesta ennen asennusta.
Jalka-asennus (B3-perusmitat)
| Akselikorkeus | 160 mm |
|---|
| Tassujen reikien väli (poikittain) | 254 mm |
|---|
| Tassujen reikien väli (pituus) | 210 mm |
|---|
| Akselin halkaisija | 42 mm |
|---|
| Akselin vapaapituus | 110 mm |
|---|

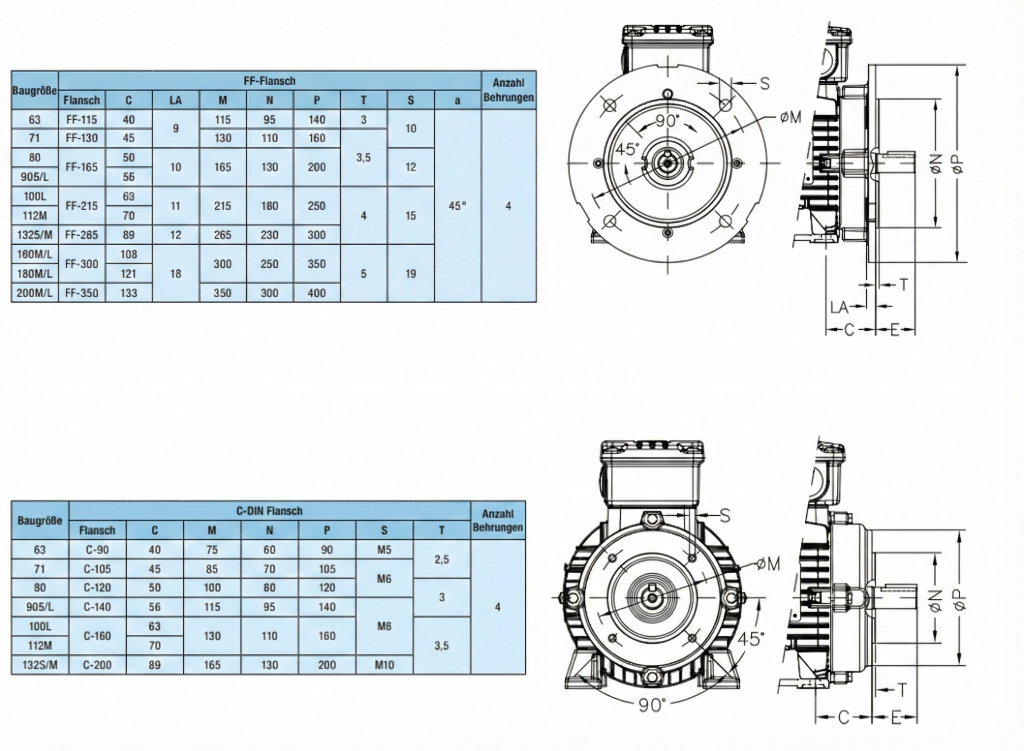

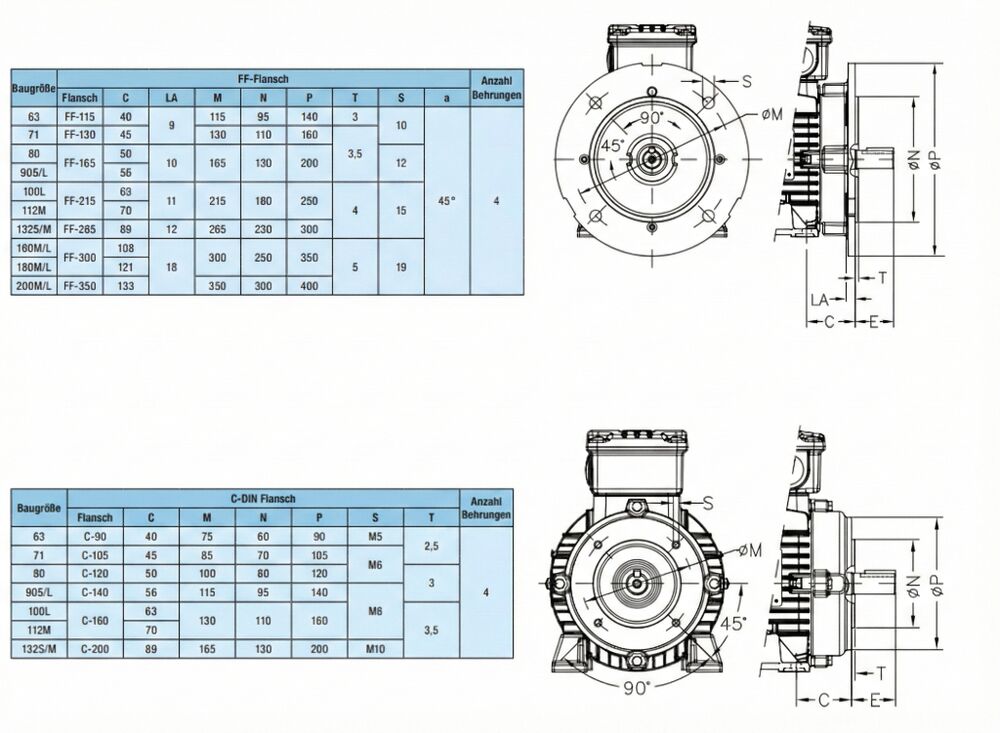

Laippa B5 (B35-laippa)
| Laipan ulkohalkaisija | ≈ 350 mm |
|---|
| Pulttikehän halkaisija | ≈ 300 mm |
|---|
| N/C – keskitys-/kauluksen halkaisija | ≈ 250 mm |
|---|
| Kiinnitysreiät | 4 × Ø ~19 mm |
|---|
Asennus- ja käyttövinkit
- Tarkista moottorinsuojan asetus nimellisvirralle sekä Δ/Y-kytkentä
- Varmista jäähdytysilman vapaa kierto; pidä ritilät puhtaana
- Taajuusmuuttajakäytössä käytä sopivaa moottorikaapelia ja noudata du/dt-rajauksia
