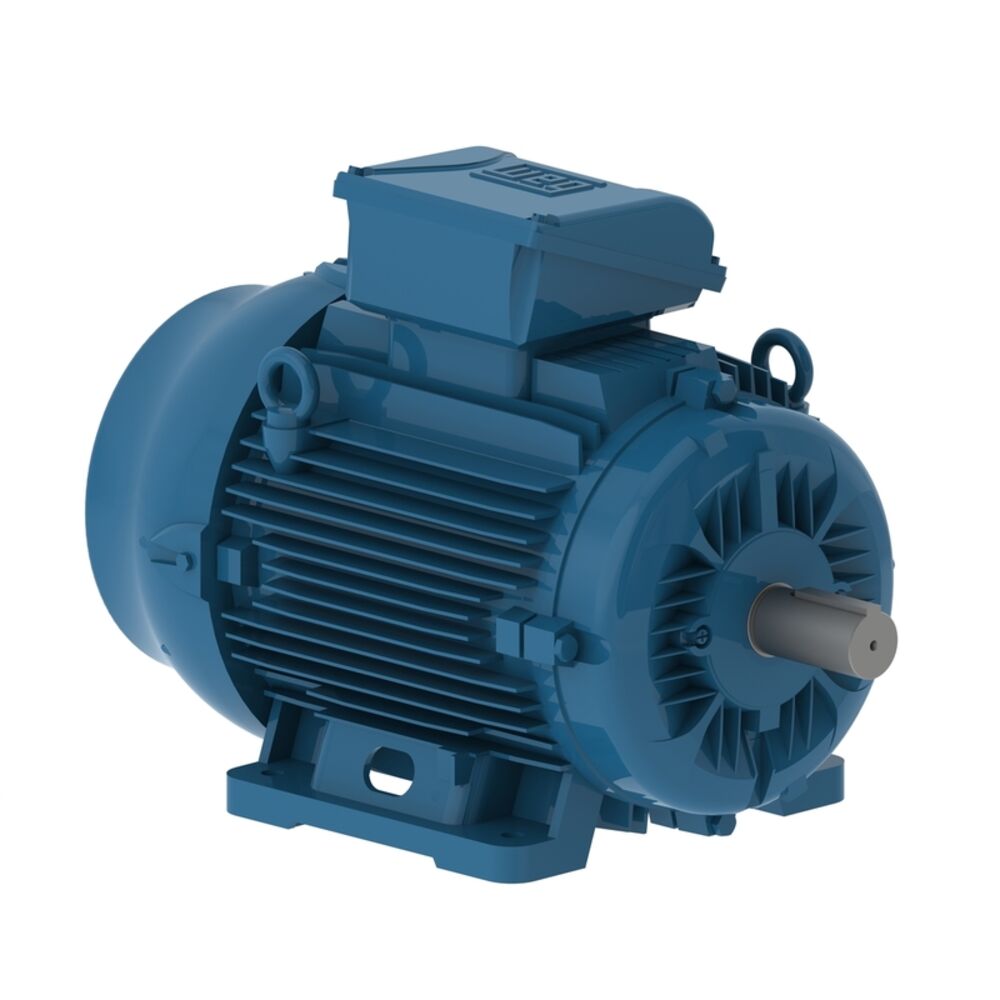

WEG W21 sähkömoottori 11 kW 3000 rpm B3T ALU 160M/L IE3 400/690V
Tuotekoodi: THW110B33000
WEG W21 sähkömoottori 11 kW 3000 rpm B3T ALU 160M/L IE3 400/690V
Tuotekoodi: THW110B33000Tuotekuvaus
WEG W21 Multimounting – 11 kW IE3, 2-napainen (~3000 r/min), B3T
Tehokas ja energiatehokas 2-napainen (~3000 r/min) yleismoottori vaativaan prosessi- ja teollisuuskäyttöön. Alumiinirunko on kevyt mutta jäykkä, ja Multimounting-rakenne (irrotettavat jalat, 90° kääntyvä liitäntäkotelo) mahdollistaa useat IEC-asennuskonfiguraatiot ilman koneistuksia. Yhteensopiva IEC-valurautarunkoisten moottorien kanssa, toimii suoraan vaihtomoottorina useimmissa kohteissa.
Keskeiset edut
- IE3 Premium Efficiency (IEC 60034-30-1) – pienempi energiankulutus ja alemmat elinkaarikustannukset
- TEFC, IP55 – pölynsuojattu ja roisketiivis, sopii vaativiin ympäristöihin
- Multimounting – irrotettavat jalat ja kääntyvä liitäntäkotelo helpottavat asennusta ja kaapelointia
- Suora korvaaja – IEC-mitoitus takaa yhteensopivuuden muiden 160M/L-runkoisten B3-moottorien kanssa
Tyypillisiä käyttökohteita
Pumput, puhaltimet, kuljettimet, kompressorit, koneikot ja prosessikäytöt, joissa tarvitaan nopea 2-napainen moottori.
Tekniset tiedot
| Teho | 11 kW |
|---|---|
| Napamäärä | 2 (synk. 3000 r/min @ 50 Hz) |
| Nimellisnopeus | ≈ 2900 r/min @ 50 Hz |
| Nimellismomentti | ≈ 36 Nm (laskennallinen) |
| Jännite / kytkentä | 400/690 V 3~ 50 Hz, Δ 400 V / Y 690 V |
| Jännitealue | 380–400–415 / 660–690 V |
| Hyötysuhde | IE3 (Premium Efficiency) |
| Kotelointiluokka | IP55 |
| Jäähdytys | IC411, TEFC (täysin suljettu, ulkojäähdytteinen) |
| Käyttöluokka | S1 (jatkuva) |
| Eristysluokka | F |
Mekaaniset ominaisuudet
| Sarja | WEG W21 Aluminium Multimounting |
|---|---|
| Runkokoko | IEC 160M/L |
| Runkomateriaali | Alumiini |
| Asennus | B3 (jalkakiinnitys), liitäntäkotelo käännettävissä 90° välein |

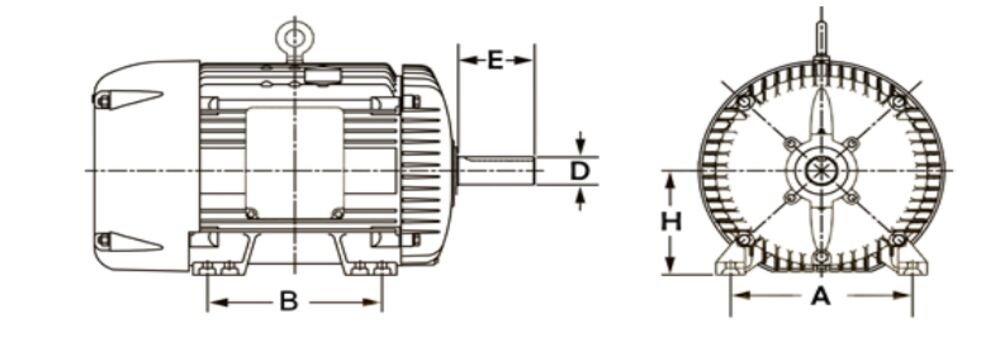

Asennusmitat (IEC 160M/L, B3 – viitteelliset)
| H – akselikorkeus | 160 mm |
|---|---|
| A – tassujen reikien väli (poikittain) | 254 mm |
| B – tassujen reikien väli (pituus) | 210 mm |
| D – akselin halkaisija | 42 mm |
| E – akselin vapaapituus | 110 mm |
Asennus- ja käyttövinkit
- Tarkista kytkentä (Δ/Y) ja moottorinsuojan asetus nimellisvirralle ennen käynnistystä
- Varmista riittävä jäähdytysilman kierto; pidä suojaritilät puhtaina
- VFD-käytössä käytä moottorikaapelia ja aseta kantoaaltotaajuus/du/dt-rajat valmistajan ohjeen mukaan
