WEG W21 sähkömoottori 15 kW 1500 rpm B35T laippa + jalka ALU 160M/L IE3 400/690 V
Tuotekoodi: THW150B351500
WEG W21 sähkömoottori 15 kW 1500 rpm B35T laippa + jalka ALU 160M/L IE3 400/690 V
Tuotekoodi: THW150B351500Tuotekuvaus
WEG W21 Multimounting – 15 kW IE3, 4-napainen (~1500 r/min), B35T (laippa + jalka)
Tehokas ja energiatehokas yleismoottori raskaampiin teollisuus- ja prosessikohteisiin. B35-asennus mahdollistaa moottorin pulttaamisen laipasta suoraan koneeseen ja rungon tukemisen jaloista, mikä helpottaa linjausta ja vähentää laipan kuormitusta. Alumiinirunko keventää painoa ja irrotettavat jalat (Multimounting) mahdollistavat useat IEC-asennusmuodot ilman koneistusta. Liitäntäkotelo kääntyy 90° välein, joten kaapelointi onnistuu ylhäältä tai sivuilta.
Edut
- IE3 Premium Efficiency – pienempi energiankulutus ja alemmat elinkaarikustannukset
- TEFC, IC411 – täysin suljettu, ulkojäähdytteinen rakenne
- Multimounting – irrotettavat jalat, yhteensopiva IEC-standardeihin perustuvien asennusten kanssa
- Alumiinirunko – kevyt käsitellä, silti jäykkä ja kestävä
Tyypillisiä käyttökohteita
- Prosessi- ja vesipumput
- Puhaltimet ja ilmankäsittelykoneet
- Kuljettimet, syöttölaitteet ja nostokoneet
- Kompressorit ja muut jatkuvassa käytössä olevat koneikot
Tekniset tiedot
| Teho | 15 kW |
|---|---|
| Napamäärä | 4 (synkroninen 1500 r/min @ 50 Hz) |
| Nimellisnopeus | ≈ 1470–1480 r/min |
| Nimellismomentti | ≈ 97 Nm (9550·P/n) |
| Jännite / kytkentä | 400/690 V 3~ 50 Hz, Δ 400 V / Y 690 V |
| Monijännitealue | 380–400–415 / 660–690 // 460 V |
| Hyötysuhdeluokka | IE3 (IEC 60034-30-1) |
| Kotelointiluokka | IP55 |
| Jäähdytys | IC411, TEFC |
| Käyttöluokka | S1, jatkuva |
| Eristysluokka | F |
Mekaaniset ominaisuudet
| Sarja | WEG W21 Aluminium Multimounting |
|---|---|
| Runkokoko | IEC 160M/L |
| Runkomateriaali | Alumiini |
| Asennus | B35 (laippa + jalka), liitäntäkotelo kääntyvä 90° välein |

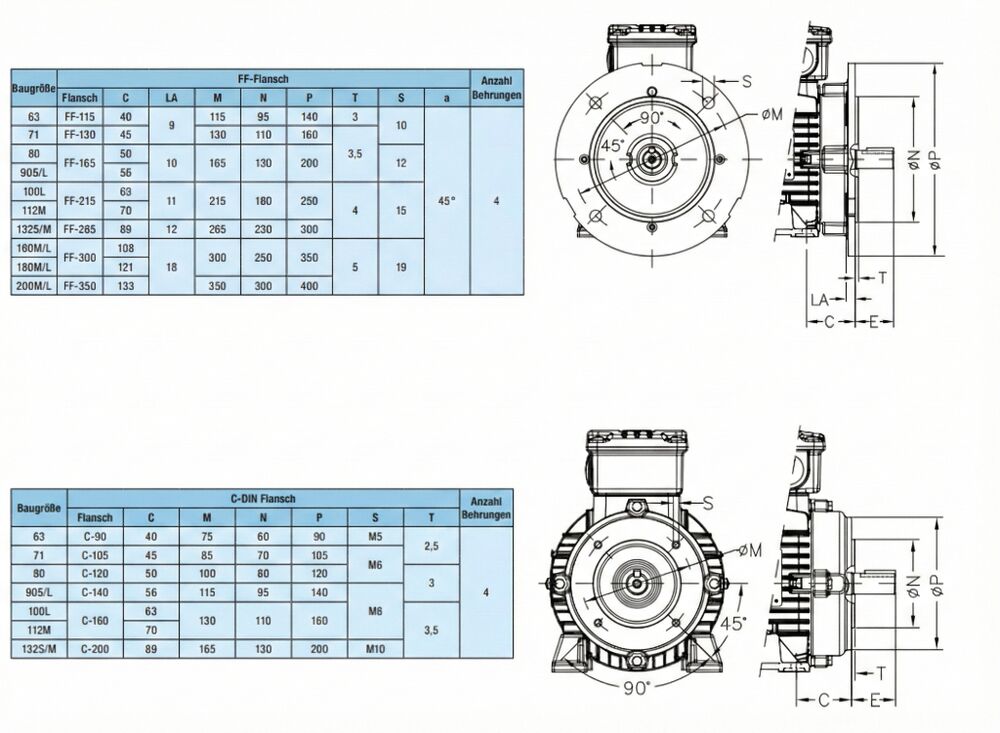

Asennusmitat (IEC 160M/L – viitteelliset)
Jalka-asennus (B3-perusmitat):
| Akselikorkeus | 160 mm |
|---|---|
| Tassujen reikien väli (poikittain) | 254 mm |
| Tassujen reikien väli (pituus) | 210 mm |
| Akselin halkaisija | 42 mm |
| Akselin vapaapituus | 110 mm |
Laippa (B5-osuus, B35): mitat vaihtelevat valmistaja- ja varianttikohtaisesti. Vahvista keskitys-/pulttikehä- ja ulkohalkaisija omasta piirustuksesta/tyyppikilvestä ennen tilausta.
