WEG W21 sähkömoottori 15 kW 3000 rpm B35T laippa + jalka ALU 160M/L IE3 400/690 V
Tuotekoodi: THW150B353000

WEG W21 sähkömoottori 15 kW 3000 rpm B35T laippa + jalka ALU 160M/L IE3 400/690 V

Tuotekoodi: THW150B353000

Tuotekuvaus

WEG W21 Multimounting – 15 kW IE3, 2-napainen (~3000 r/min), B35T (laippa + jalka)

Tehokas 2-napainen yleismoottori raskaaseen teollisuus- ja prosessikäyttöön. B35-asennus mahdollistaa pulttauksen laipasta suoraan koneeseen ja rungon tukemisen jaloista, mikä helpottaa linjausta ja parantaa mekaanista jäykkyyttä. Alumiinirunko on kevyt mutta jäykkä, ja irrotettavat jalat (Multimounting) mahdollistavat useat IEC-asennusmuodot ilman koneistusta. Liitäntäkotelo kääntyy 90° välein, joten kaapelointi onnistuu ylhäältä tai sivuilta.

Edut

  • IE3 Premium Efficiency – pienempi energiankulutus ja alemmat elinkaarikustannukset
  • TEFC, IC411 – täysin suljettu, ulkojäähdytteinen rakenne
  • Multimounting – irrotettavat jalat, IEC-yhteensopivat asennusvaihtoehdot
  • IEC 160M/L -yhteensopiva – suora vaihtomoottori useimpiin kohteisiin

Tyypillisiä käyttökohteita

  • Korkeanopeuksiset ja prosessipumput
  • Puhaltimet ja ilmankäsittelykoneet
  • Kuljettimet ja syöttölaitteet
  • Kompressorit ja muut 2-napaiselle mitoitetut koneikot

Tekniset tiedot

Teho15 kW
Napamäärä2 (synkroninen 3000 r/min @ 50 Hz)
Nimellisnopeus≈ 2950 r/min
Nimellismomentti≈ 48,6 Nm (9550·P/n)
Jännite / kytkentä400/690 V 3~ 50 Hz, Δ 400 V / Y 690 V
Monijännitealue380–400–415 / 660–690 // 460 V
HyötysuhdeluokkaIE3 (IEC 60034-30-1)
KotelointiluokkaIP55
JäähdytysIC411, TEFC
KäyttöluokkaS1, jatkuva
EristysluokkaF

Mekaaniset ominaisuudet

SarjaWEG W21 Aluminium Multimounting
RunkokokoIEC 160M/L
RunkomateriaaliAlumiini
AsennusB35 (laippa + jalka), liitäntäkotelo kääntyvä 90° välein

Asennusmitat (IEC 160M/L – viitteelliset)

Jalka-asennus (B3-perusmitat):

H – akselikorkeus160 mm
A – tassujen reikien väli (poikittain)254 mm
B – tassujen reikien väli (pituus)210 mm
D – akselin halkaisija42 mm
E – akselin vapaapituus110 mm

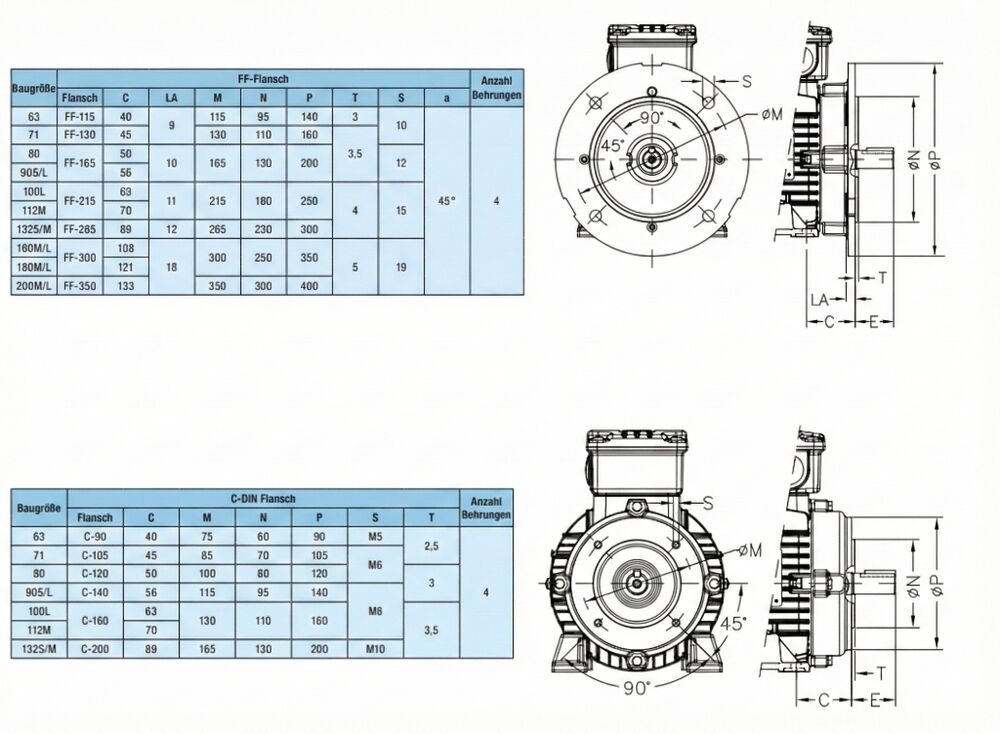

Laippa B5 (B35-osuus, IEC 160M/L):

P – laipan ulkohalkaisija≈ 350 mm
M – pulttikehän halkaisija≈ 300 mm
N – keskityskauluksen halkaisija≈ 250 mm
Kiinnitysreiät4 × Ø19 mm (M16/M18-pulteille)
