WEG W21 sähkömoottori 1,1 kW 3000 rpm B35T laippa + jalka ALU 80 IE3 230/400 V

Tuotekoodi: THW11B353000

Tuotekuvaus

WEG W21 Multimounting – 1,1 kW IE3, 2-napainen (~3000 r/min), B35T

Kompakti ja energiatehokas yleismoottori pumppu-, puhallin-, kuljetin- ja yleiseen teollisuuskäyttöön. Soveltuu kohteisiin, joissa tarvitaan nopea 3000 r/min -moottori pienessä runkokoossa (IEC 80).

Keskeiset hyödyt

IE3 Premium Efficiency: pienempi energiankulutus ja elinkaarikustannus
Multimounting: alumiinirunko, irrotettavat jalat ja kääntyvä liitäntäkotelo (90° välein)
IEC-yhteensopivuus: runkokoko 80, käy suoraan useimpien IEC 80/B35 -moottoreiden tilalle
IP55 + TEFC/IC411: kestävä pölyä ja roiskevettä vastaan

Sovelluksia

Pumput, puhaltimet, kuljettimet sekä yleiset teollisuus- ja kiinteistökohteet.

Tekniset tiedot

Teho	1,1 kW
Napamäärä	2 (synkroninen 3000 r/min @ 50 Hz)
Nimellisnopeus	≈ 2870–2900 r/min @ 50 Hz
Nimellismomentti	≈ 3,6 Nm (9550×P/n)
Taajuus	50 Hz
Jännitealue (katalogi)	220–230–240 / 380–400–415 // 460 V, 3~
Kytkentä (EU)	Δ 230 V / Y 400 V
Hyötysuhdeluokka	IE3 (IEC 60034-30-1)
Kotelointiluokka	IP55
Jäähdytys	IC411, TEFC (täysin suljettu, ulkojäähdytteinen)
Käyttöluokka	S1 (jatkuva)
Eristysluokka	F

Mekaaniset ominaisuudet

Sarja	WEG W21 Aluminium Multimounting
Runkokoko	IEC 80
Runkomateriaali	Alumiini
Asennus	B35 = jalka + B5-laippa, liitäntäkotelo kääntyvä 90° välein
Jalat	Irrotettavat (Multimounting)

Asennusmitat – IEC 80, B3 (jalat)

H – akselikorkeus	80 mm
A – tassujen reikien väli, poikittain	125 mm
B – tassujen reikien väli, pituus	100 mm
D – akselin halkaisija	19 mm
E – akselin vapaapituus	40 mm

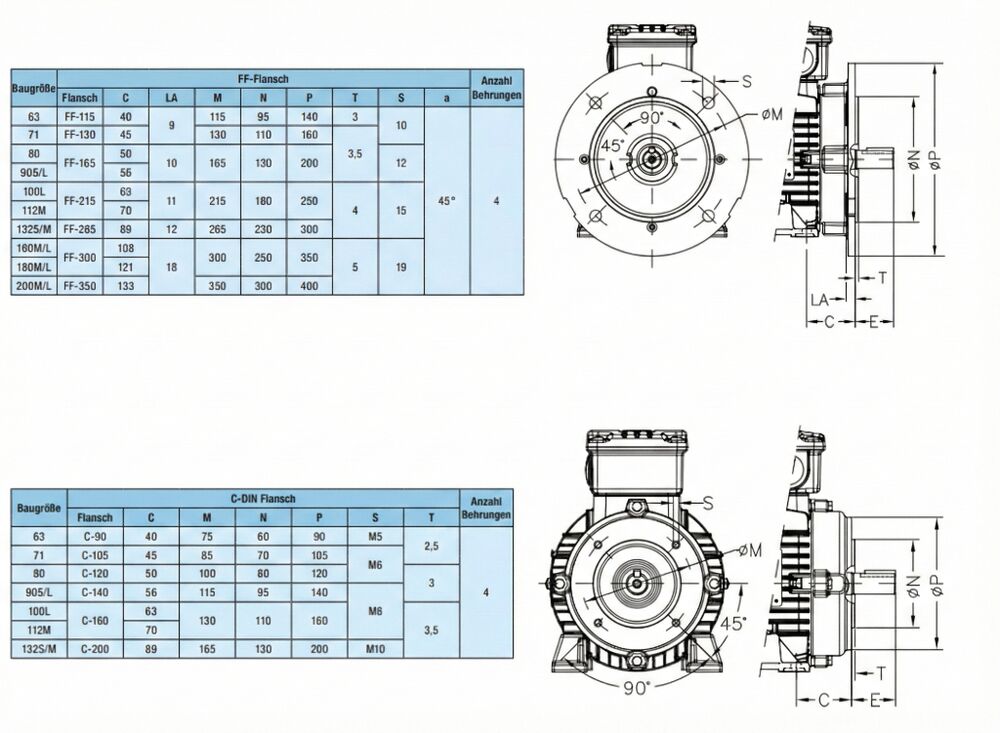

Laippa B5 – B35-kokoonpano, IEC 80

P – laipan ulkohalkaisija	200 mm
M – pulttikehän halkaisija	165 mm
N – keskitys-/kauluksen halkaisija	130 mm
S – kiinnitysreikien halkaisija	11 mm
Kiinnitysreiät	4 kpl

Huom. Mitat ovat IEC-tyypillisiä arvoja 80/B35-kokoon. Varmista akselin sovite, kiilaura ja laipan toleranssit.
