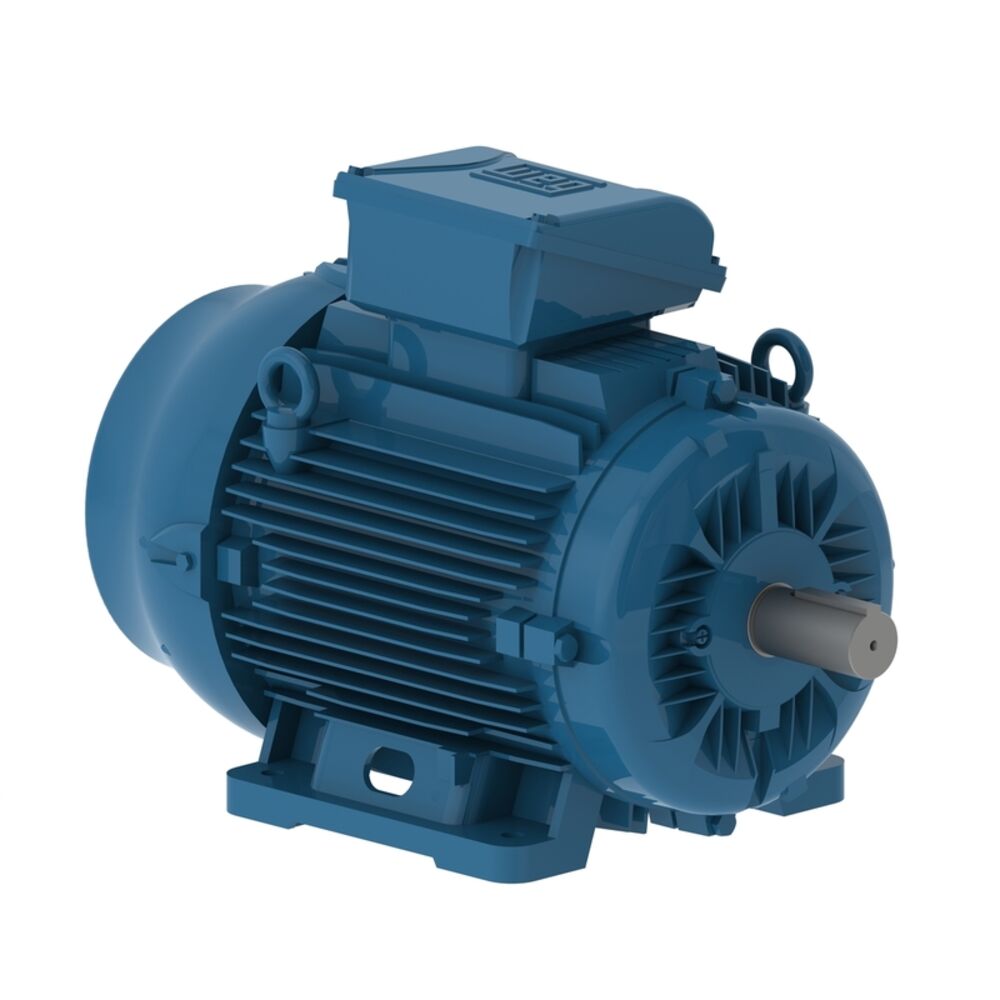

WEG W21 Multimounting – 1,1 kW IE3, 2-napainen (~3000 r/min), B3T jalkakiinnitys
Kompakti ja energiatehokas yleismoottori teollisuus- ja kiinteistökohteisiin. Soveltuu pumppuihin, puhaltimiin, kuljettimiin ja
erilaisiin koneikkoihin, joissa vaaditaan nopea 2-napainen moottori. Alumiinirunko ja irrotettavat jalat (Multimounting) mahdollistavat useat
IEC-asennusmuodot ilman koneistuksia. Kääntyvä liitäntäkotelo (90° välein) helpottaa kaapelointia ylhäältä tai sivuilta.
Moottori on mitoitukseltaan yhteensopiva valurautarunkoisten IEC-moottorien kanssa, joten se toimii hyvin vaihtomoottorina.
Keskeiset edut
- IE3 Premium Efficiency (IEC 60034-30-1) – pienempi energiankulutus
- TEFC, IP55 – pölynsuojattu ja roisketiivis rakenne
- Multimounting – irrotettavat jalat, 90° kääntyvä liitäntäkotelo
- Vaihtomoottori – IEC-yhteensopivat mitat
Tekniset tiedot
| Teho | 1,1 kW |
|---|
| Napamäärä | 2 (synk. 3000 r/min @ 50 Hz) |
|---|
| Nimellisnopeus | ≈ 2850–2950 r/min |
|---|
| Nimellismomentti | ≈ 3,6 Nm (@ ~2900 r/min) |
|---|
| Jännite / kytkentä | 230/400 V 3~ 50 Hz, Δ 230 V / Y 400 V |
|---|
| Jännitealue (sarja) | 220–230–240 / 380–400–415 // 460 V |
|---|
| Hyötysuhdeluokka | IE3 (Premium Efficiency) |
|---|
| Kotelointiluokka | IP55 |
|---|
| Jäähdytys | IC411, TEFC (täysin suljettu, ulkopuolinen tuuletin) |
|---|
| Käyttöluokka | S1 (jatkuva) |
|---|
| Eristysluokka | F |
|---|
Mekaaniset ominaisuudet
| Sarja | WEG W21 Aluminium Multimounting |
|---|
| Runkokoko | IEC 80 (ALU 80) |
|---|
| Asennusmuoto | B3T (jalkakiinnitys, liitäntäkotelo rungon päällä) |
|---|
| Jalat | Irrotettavat (Multimounting) |
|---|
| Liitäntäkotelo | Kääntyvä 90° välein; kaapelointi ylhäältä tai sivuilta |
|---|

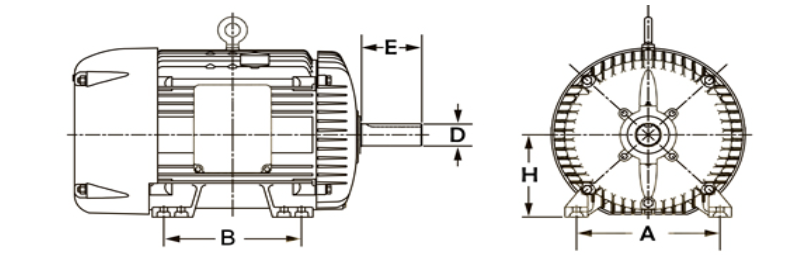

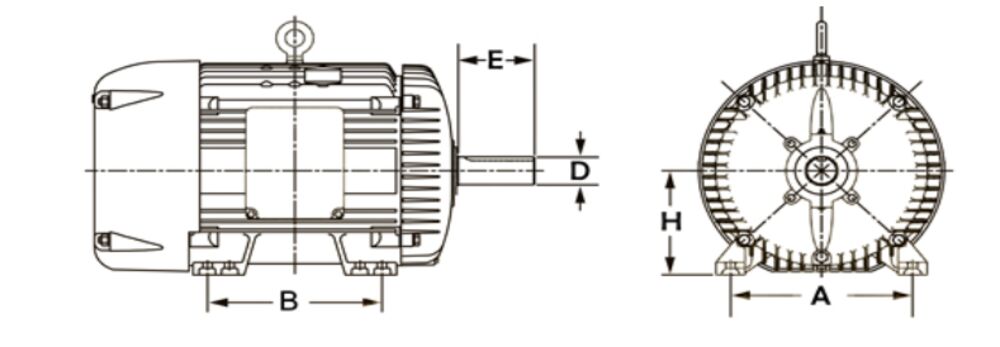

Asennusmitat (IEC 80, B3 – viitteelliset)
| H – akselikorkeus | 80 mm |
|---|
| A – tassujen reikien väli (poikittain) | 125 mm |
|---|
| B – tassujen reikien väli (pituus) | 100 mm |
|---|
| D – akselin halkaisija | 19 mm |
|---|
| E – akselin vapaapituus | 40 mm |
|---|
