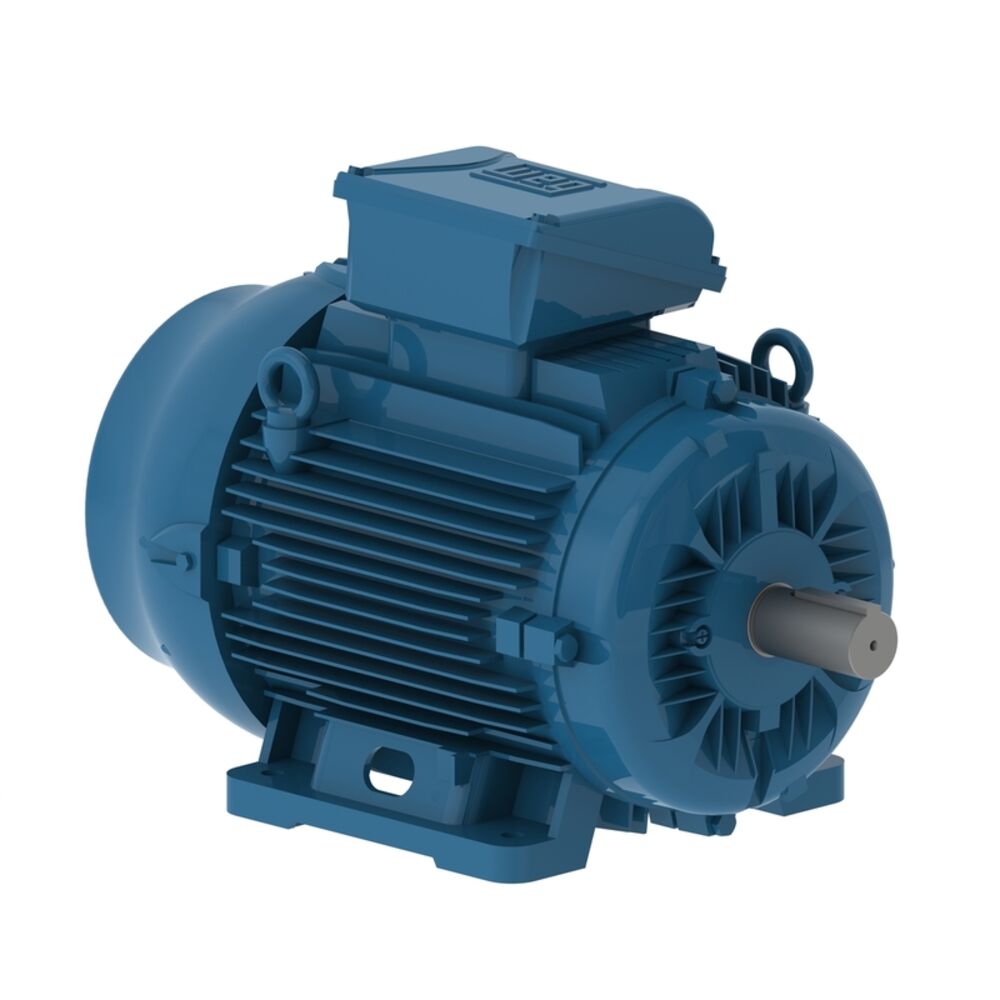

WEG W21 Multimounting – 1,5 kW IE3, 4-napainen (~1500 r/min)
Kompakti ja energiatehokas yleismoottori teollisuus- ja kiinteistökohteisiin. Soveltuu pumppuihin, puhaltimiin,
kuljettimiin, sekoittimiin ja muuhun koneistoon, jossa vaaditaan luotettava 1500 r/min moottori.
Alumiinirunko ja irrotettavat jalat (Multimounting) mahdollistavat useat IEC-asennusmuodot ilman koneistuksia.
Kääntyvä liitäntäkotelo (90° välein) helpottaa kaapelointia ylhäältä tai sivuilta.
Avainedut
- IE3 Premium Efficiency – pienempi energiankulutus ja alemmat elinkaarikustannukset
- Multimounting-rakenne – irrotettavat jalat, useita asennuskonfiguraatioita
- TEFC, IC411 – täysin suljettu, ulkojäähdytteinen rakenne
- IEC-yhteensopivat mitat – suora vaihtomoottori 90S/90L -rungon kohteisiin
- IP55 – pöly- ja roiskesuojattu, soveltuu vaativiin ympäristöihin
Tekniset tiedot
| Teho | 1,5 kW |
|---|
| Napamäärä | 4 (synkroninen 1500 r/min @ 50 Hz) |
|---|
| Nimellisnopeus | ≈ 1445 r/min |
|---|
| Nimellismomentti | ≈ 9,9 Nm |
|---|
| Jännitealue | 220–230–240 / 380–400–415 // 460 V, 50 Hz |
|---|
| Kytkentä | Δ 230 V / Y 400 V |
|---|
| Täyskuormavirta (viitteellinen) | ≈ 5,5 A @ 230 V Δ, ≈ 3,2 A @ 400 V Y |
|---|
| Hyötysuhdeluokka | IE3 (IEC 60034-30-1) |
|---|
| Kotelointiluokka | IP55 |
|---|
| Jäähdytys | IC411, TEFC |
|---|
| Käyttöluokka | S1 (jatkuva) |
|---|
| Eristysluokka | F |
|---|
Mekaaniset ominaisuudet
| Sarja | WEG W21 Aluminium Multimounting |
|---|
| Runkokoko | IEC 90S/L |
|---|
| Runkomateriaali | Alumiini |
|---|
| Asennusmuoto | B3T (jalkakiinnitys), liitäntäkotelo kääntyvä 90° välein |
|---|

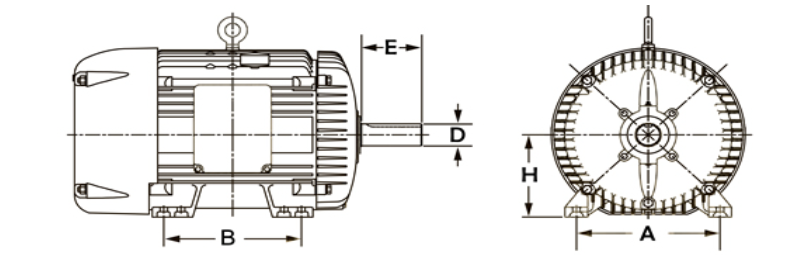

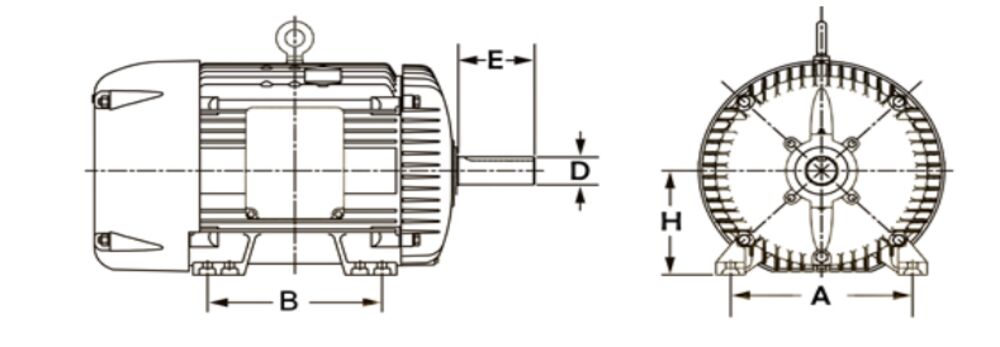

Asennusmitat (IEC 90S/L, B3 – viitteelliset)
| H – akselikorkeus | 90 mm |
|---|
| A – tassujen reikien väli (poikittain) | 140 mm |
|---|
| B – tassujen reikien väli (pituus) | 100 mm (90S) |
|---|
| D – akselin halkaisija | 24 mm |
|---|
| E – akselin vapaapituus | 50 mm |
|---|
