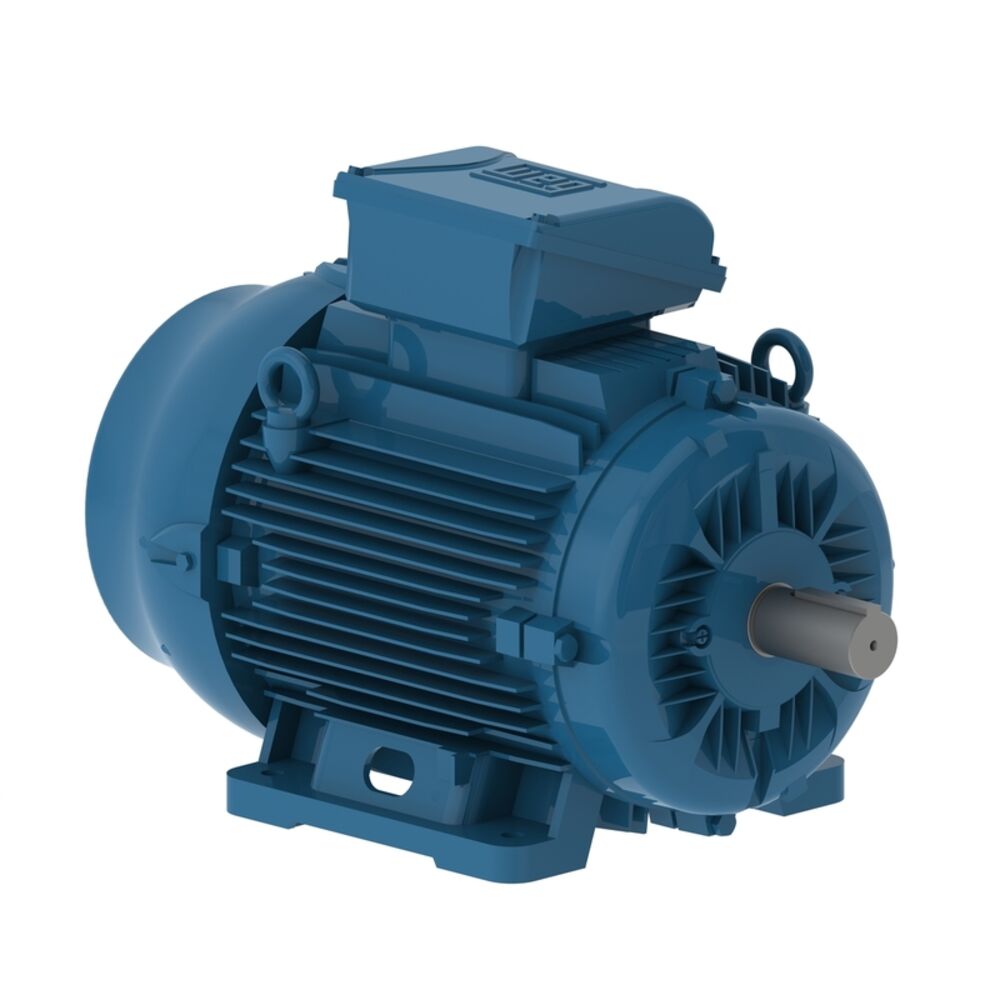

WEG W21 Multimounting – 1,5 kW IE3, 2-napainen (~3000 r/min)
Kompakti ja energiatehokas yleismoottori teollisuus- ja kiinteistökohteisiin. Sopii pumppuihin, puhaltimiin,
kuljettimiin ja muuhun koneistoon, jossa tarvitaan nopea 3000 r/min moottori. Alumiinirunko ja irrotettavat jalat
(Multimounting) mahdollistavat useat IEC-asennusmuodot ilman koneistuksia. Kääntyvä liitäntäkotelo (90° välein)
helpottaa kaapelointia ylhäältä tai sivuilta.
Avainedut
- IE3 Premium Efficiency: pienempi energiankulutus ja alemmat elinkaarikustannukset
- Multimounting: irrotettavat jalat ja IEC-standardin mukaiset mitat → helppo vaihtomoottori
- TEFC, IC411: täysin suljettu, ulkojäähdytteinen rakenne
- IP55: pöly- ja roiskesuojaus vaativiin ympäristöihin
Tekniset tiedot
| Teho | 1,5 kW |
|---|
| Napamäärä | 2 (synkroninen 3000 r/min @ 50 Hz) |
|---|
| Nimellisnopeus | ≈ 2850–2950 r/min |
|---|
| Nimellismomentti | ≈ 4,9 Nm (laskettu 9550·P/n) |
|---|
| Jännitealue | 220–230–240 / 380–400–415 // 460 V, 50 Hz |
|---|
| Kytkentä | Δ 230 V / Y 400 V |
|---|
| Hyötysuhdeluokka | IE3 (IEC 60034-30-1) |
|---|
| Kotelointiluokka | IP55 |
|---|
| Jäähdytys | IC411, TEFC |
|---|
| Käyttöluokka | S1 (jatkuva) |
|---|
| Eristysluokka | F |
|---|
Mekaaniset ominaisuudet
| Sarja | WEG W21 Aluminium Multimounting |
|---|
| Runkokoko | IEC 90S/L |
|---|
| Runkomateriaali | Alumiini |
|---|
| Asennusmuoto | B3T (jalkakiinnitys), liitäntäkotelo kääntyvä 90° välein |
|---|
| Jalat | Irrotettavat (Multimounting) |
|---|

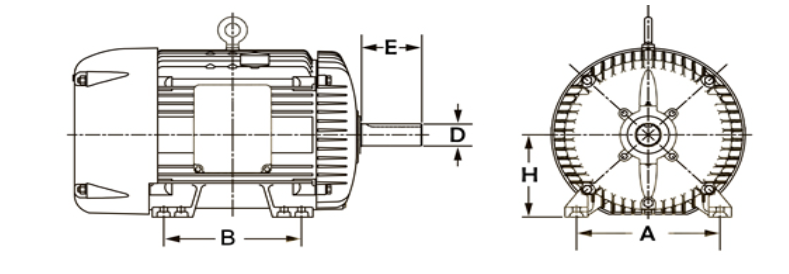

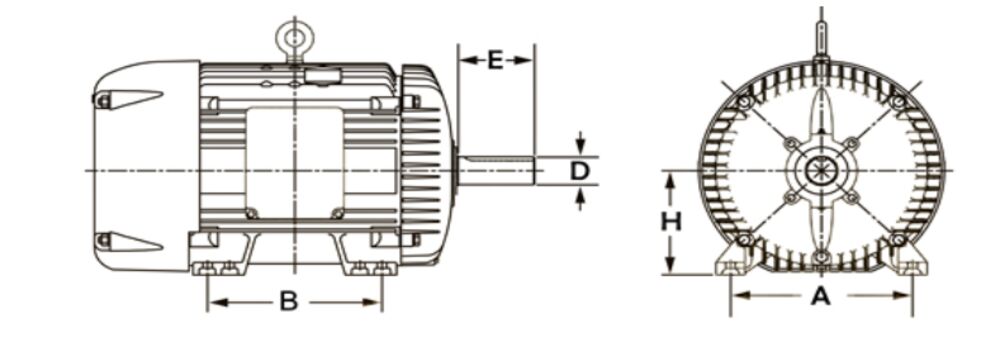

Asennusmitat (IEC 90S/L, B3 – viitteelliset)
| H – akselikorkeus | 90 mm |
|---|
| A – tassujen reikien väli (poikittain) | 140 mm |
|---|
| B – tassujen reikien väli (pituus) | 100 mm |
|---|
| D – akselin halkaisija | 24 mm |
|---|
| E – akselin vapaapituus | 50 mm |
|---|
