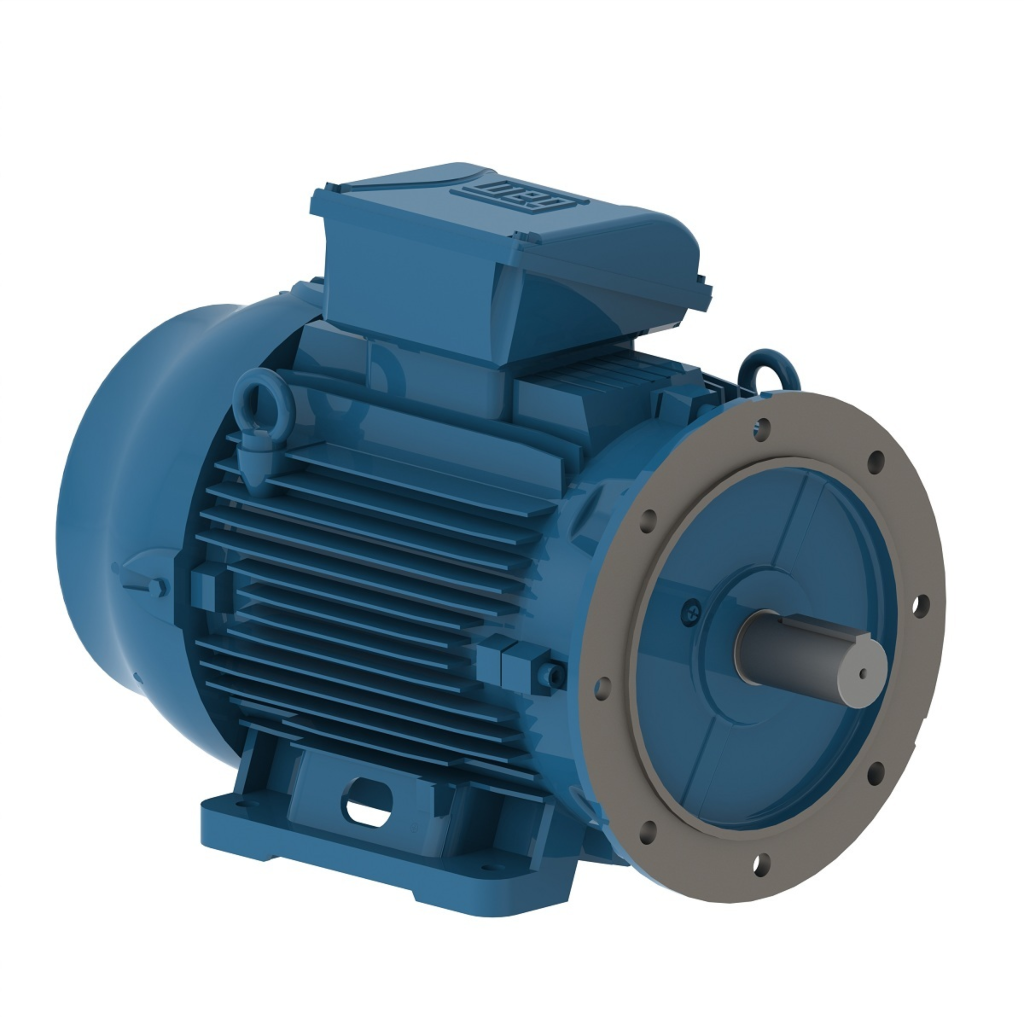

WEG W21 Multimounting – 2,2 kW IE3, 4-napainen (~1500 r/min), B35T (laippa + jalka)
Monikäyttöinen IE3-yleismoottori pumppuihin, puhaltimiin, kuljettimiin, sekoittimiin ja muuhun prosessikoneistoon.
Alumiinirunko ja irrotettavat jalat (Multimounting) helpottavat asennusta ja vaihtomoottorikäyttöä.
Kääntyvä liitäntäkotelo (90° välein) mahdollistaa kaapeloinnin ylhäältä tai sivuilta. IEC 100L B35 -mitoitus → suora korvaaja useimpiin IEC 100L/B35 -kohteisiin.
Miksi tämä malli
- IE3 Premium Efficiency: tyypillinen hyötysuhde ~89–90 % @ 50 Hz → alemmat käyttökustannukset
- Multimounting: irrotettavat jalat, IEC-yhteensopivat runkomitat, helppo konfigurointi
- IP55 + TEFC/IC411: toimii pölyisissä ja kosteissa ympäristöissä
- B35 (laippa + jalka): pulttaa koneeseen laipasta, tue rungosta jaloista → parempi linjaus ja kuormitus
Tekniset tiedot
| Teho | 2,2 kW |
|---|
| Napamäärä | 4 (synkroninen 1500 r/min @ 50 Hz) |
|---|
| Nimellisnopeus | ≈ 1430–1450 r/min |
|---|
| Nimellismomentti | ≈ 14,5 Nm (9550·P/n @ 1450 r/min) |
|---|
| Nimellisjännitealue | 220–230–240 / 380–400–415 // 460 V, 50 Hz |
|---|
| Verkkokytkentä | Δ 230 V / Y 400 V |
|---|
| Hyötysuhdeluokka | IE3 (IEC 60034-30-1) |
|---|
| Kotelointiluokka | IP55 |
|---|
| Jäähdytys | IC411, TEFC (täysin suljettu, ulkojäähdytteinen) |
|---|
| Käyttöluokka | S1 (jatkuva) |
|---|
| Eristysluokka | F |
|---|
Mekaaniset ominaisuudet
| Sarja | WEG W21 Aluminium Multimounting |
|---|
| Runkokoko | IEC 100L |
|---|
| Runkomateriaali | Alumiini |
|---|
| Asennus | B35 (laippa + jalka), liitäntäkotelo kääntyvä 90° välein |
|---|
| Jalat | Irrotettavat (Multimounting) |
|---|
Asennusmitat – IEC 100L, B35 (viitteelliset IEC-standardin mukaan)
Jalka-asennus (B3-perusmitat)
| H – akselikorkeus | 100 mm |
| A – tassujen reikien väli, poikittain | 160 mm |
| B – tassujen reikien väli, pituus | 140 mm |
| D – akselin halkaisija | 28 mm |
| E – akselin vapaapituus | 60 mm |

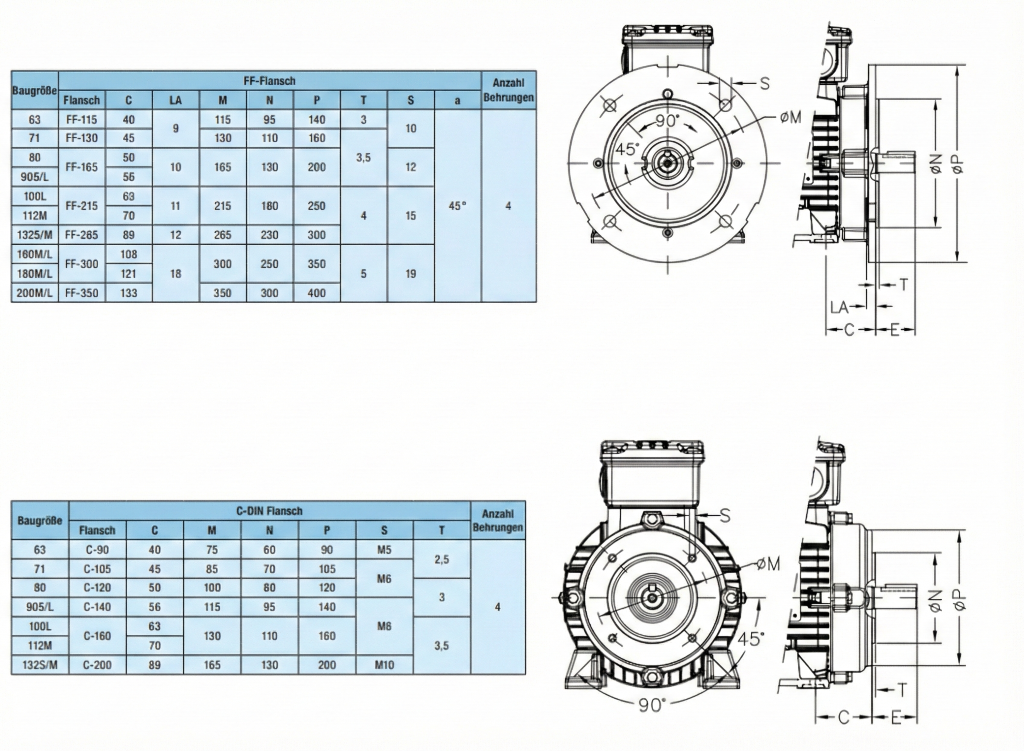

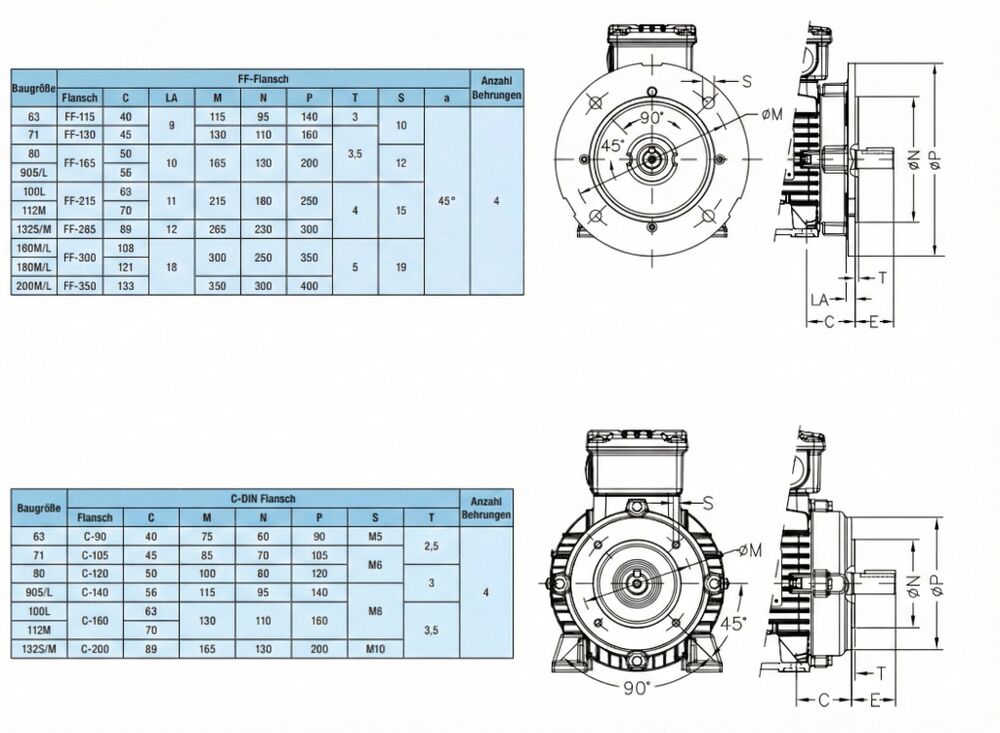

Laippa B5 (B35-laippaosuus)
| P – laipan ulkohalkaisija | 250 mm |
| M – pulttikehän halkaisija | 215 mm |
| N – keskitys-/kauluksen halkaisija | 180 mm |
| Kiinnitysreikiä | 4 kpl |
| S – reikäkoko | ≈ 14 mm (M12–M14) |
Huom: mitat ja nopeudet ovat IEC/tuoteperheen tyypillisiä arvoja. Varmista mitat vanhasta moottorista tai valmistajan piirustuksesta ennen tilausta.
