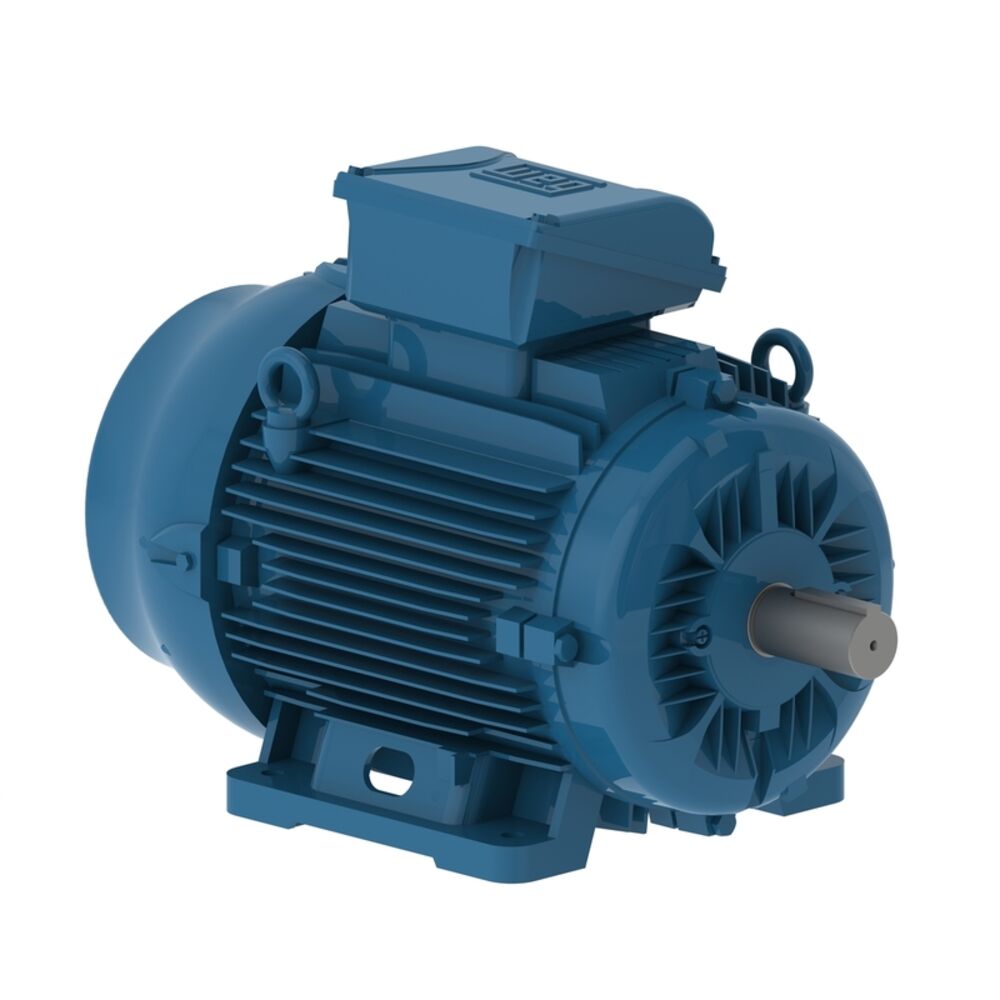

WEG W21 sähkömoottori 2,2 kW 1500 rpm B3T ALU 100L IE3 230/400V

Tuotekoodi: THW22B31500

Tuotekuvaus

WEG W21 Multimounting – 2,2 kW IE3, 4-napainen (~1500 r/min), B3T (jalkakiinnitys)

Kompakti ja energiatehokas yleismoottori pumppuihin, puhaltimiin, kuljettimiin, sekoittimiin ja muuhun koneistoon, jossa tarvitaan luotettava 1500 r/min moottori. Alumiinirunko ja irrotettavat jalat (Multimounting) mahdollistavat useat IEC-asennusmuodot ilman koneistuksia. Kääntyvä liitäntäkotelo (90° välein) helpottaa kaapelointia ylhäältä tai sivuilta. IEC 100L -mitoitus → helppo vaihtomoottori.

Avainedut

IE3 Premium Efficiency: selvästi pienempi energiankulutus vs. IE1/IE2
Multimounting: irrotettavat jalat, yhteensopiva IEC-runkomittojen kanssa
IP55, TEFC/IC411: pöly- ja roiskesuojattu, soveltuu vaativiin ympäristöihin
IEC 100L B3 -mitoitus: menee suoraan useimpien 100L-jalkamoottorien tilalle

Tekniset tiedot

Teho	2,2 kW
Napamäärä	4 (synkroninen 1500 r/min @ 50 Hz)
Nimellisnopeus	≈ 1450–1470 r/min
Nimellismomentti	≈ 14,4 Nm (9550·P/n)
Nimellisjännitealue	220–230–240 / 380–400–415 // 460 V, 50 Hz
Kytkentä	Δ 230 V / Y 400 V
Hyötysuhdeluokka	IE3 (IEC 60034-30-1), tyypillisesti ~86–87 %
Kotelointiluokka	IP55
Jäähdytys	IC411, TEFC (täysin suljettu, ulkojäähdytteinen)
Käyttöluokka	S1 (jatkuva)
Eristysluokka	F

Mekaaniset ominaisuudet

Sarja	WEG W21 Aluminium Multimounting
Runkokoko	IEC 100L
Runkomateriaali	Alumiini
Asennus	B3 (jalkakiinnitys), liitäntäkotelo kääntyvä 90° välein
Jalat	Irrotettavat (Multimounting)

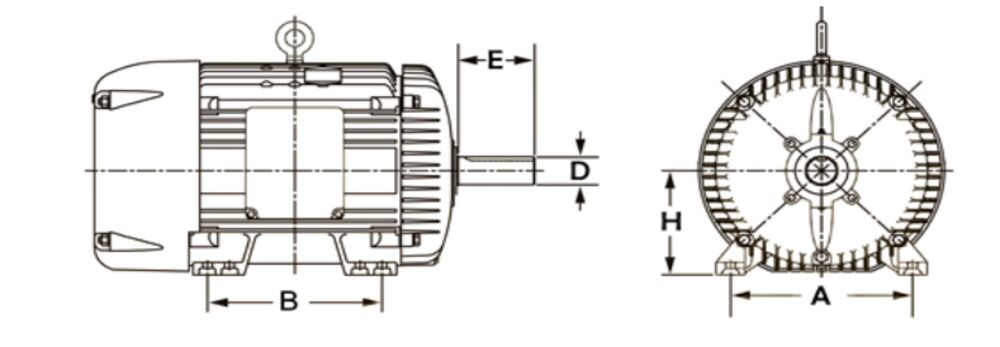

Asennusmitat – IEC 100L, B3 (viitteelliset)

Mittatieto
H – akselikorkeus	100 mm
A – tassujen reikien väli, poikittain	160 mm
B – tassujen reikien väli, pituus	140 mm
D – akselin halkaisija	28 mm
E – akselin vapaapituus	60 mm

Huom: mitat ovat IEC-tyypillisiä viitearvoja 100L/B3-luokassa.Varmista mitat vanhasta moottoripiirustuksesta/kilvestä ennen tilausta.
