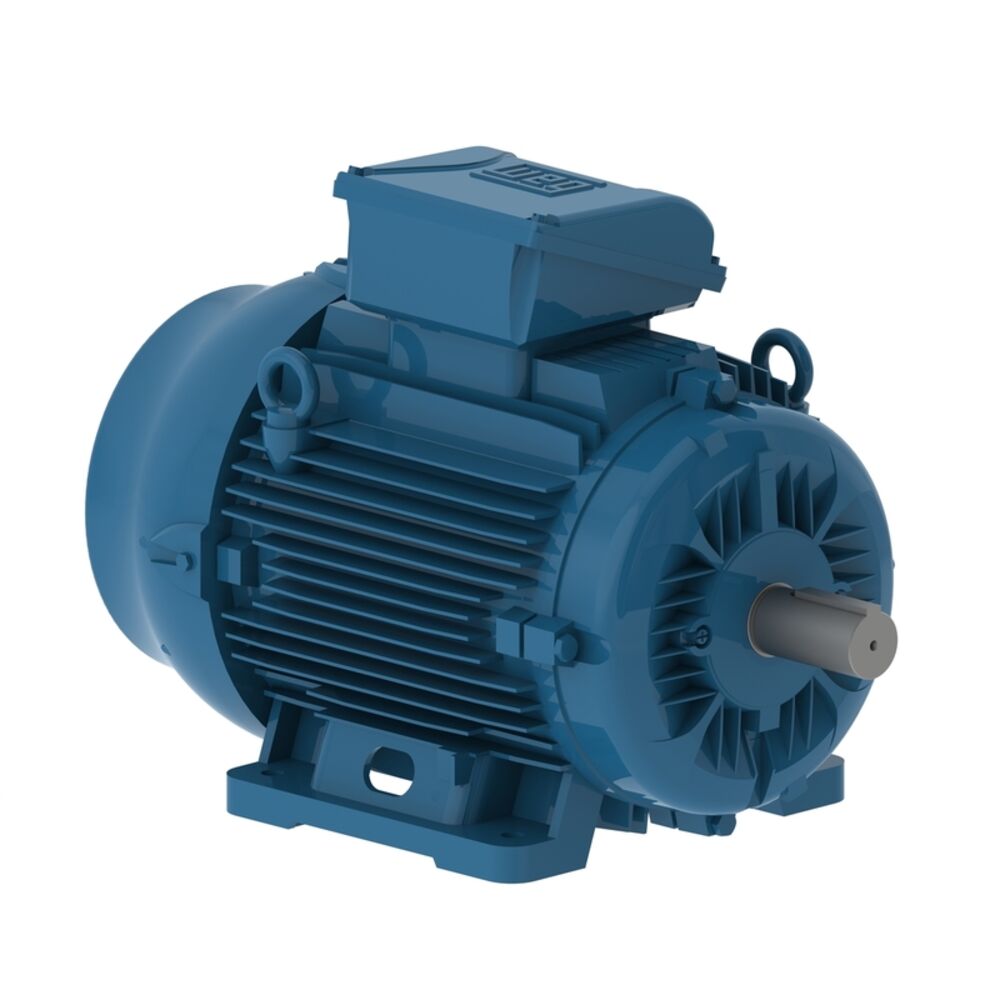

WEG W21 Multimounting – 3 kW IE3, 4-napainen (~1500 r/min), B3T (jalka)
Luotettava IE3-yleismoottori pumppuihin, puhaltimiin, kuljettimiin, sekoittimiin ja muuhun teolliseen käyttöön.
Alumiinirunko on kevyt mutta jäykkä, ja irrotettavat jalat (Multimounting) helpottavat asennusta sekä vaihtomoottorointia.
Kääntyvä liitäntäkotelo (90° välein) mahdollistaa kaapeloinnin ylhäältä tai sivuilta. IEC 100L -mitoitus → suora korvaaja
useimmille IEC 100L B3 -moottoreille ilman uutta reikäshow’ta.
Miksi tämä malli
- IE3 Premium Efficiency: pienempi energiankulutus ja käyttökustannus
- Multimounting: jalat irti/kiinni, sama runko moneen asennukseen
- IP55 + TEFC/IC411: toimii pölyssä ja roiskevedessä, 24/7 S1-käyttöön
- IEC-yhteensopiva: vaihtuu 100L B3 -paikalle ilman koneistuksia
Tekniset tiedot
| Teho | 3,0 kW |
|---|
| Napamäärä | 4 (synkroninen 1500 r/min @ 50 Hz) |
|---|
| Nimellisnopeus | ≈ 1430–1450 r/min |
|---|
| Nimellismomentti | ≈ 20 Nm (9550·P/n) |
|---|
| Jännitealue | 220–230–240 / 380–400–415 // 460 V, 50 Hz |
|---|
| Verkkokytkentä | Δ 230 V / Y 400 V |
|---|
| Hyötysuhdeluokka | IE3 (IEC 60034-30-1) |
|---|
| Kotelointiluokka | IP55 |
|---|
| Jäähdytys | IC411, TEFC (täysin suljettu, ulkojäähdytteinen) |
|---|
| Käyttöluokka | S1 (jatkuva) |
|---|
| Eristysluokka | F (tyypillisesti B-lämpönousu IE3:lla) |
|---|
| Hyötysuhde | ≈ 89–90 % @ 50 Hz (tyypillinen 3 kW / 4P / 100L IE3) |
|---|
Mekaaniset ominaisuudet
| Sarja | WEG W21 Aluminium Multimounting |
|---|
| Runkokoko | IEC 100L |
|---|
| Runkomateriaali | Alumiini |
|---|
| Asennus | B3 (jalka), liitäntäkotelo kääntyvä 90° välein |
|---|
| Jalat | Irrotettavat (Multimounting) |
|---|

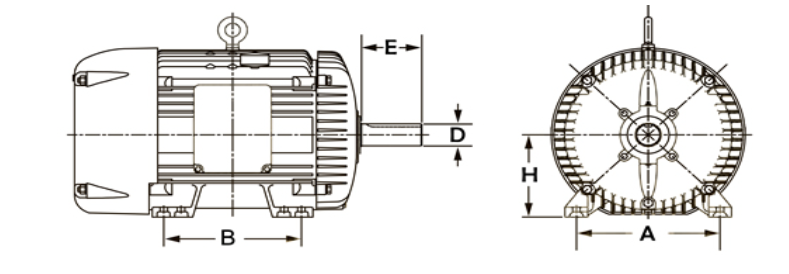

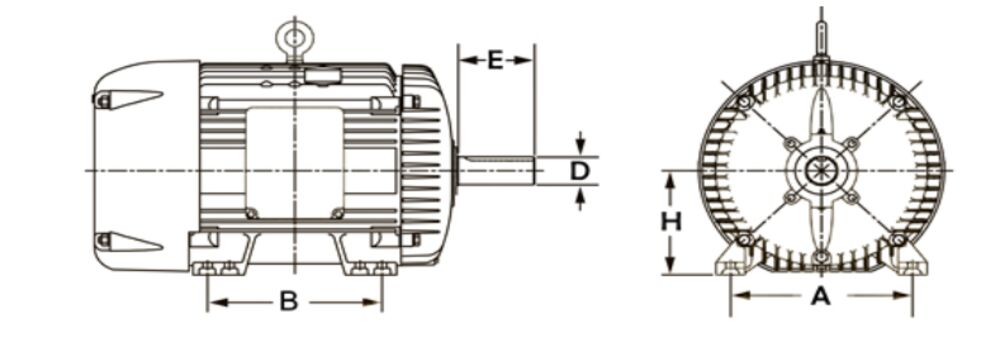

Asennusmitat – IEC 100L, B3 (viitteelliset IEC-standardin mukaan)
| H – akselikorkeus | 100 mm |
| A – tassujen reikien väli, poikittain | 160 mm |
| B – tassujen reikien väli, pituus | 140 mm |
| D – akselin halkaisija | 28 mm |
| E – akselin vapaapituus | 60 mm |
