WEG W21 sähkömoottori 5,5 kW 3000 rpm B3T ALU S132S IE3 400/690V
Tuotekoodi: THW55B33000
WEG W21 sähkömoottori 5,5 kW 3000 rpm B3T ALU S132S IE3 400/690V
Tuotekoodi: THW55B33000Tuotekuvaus

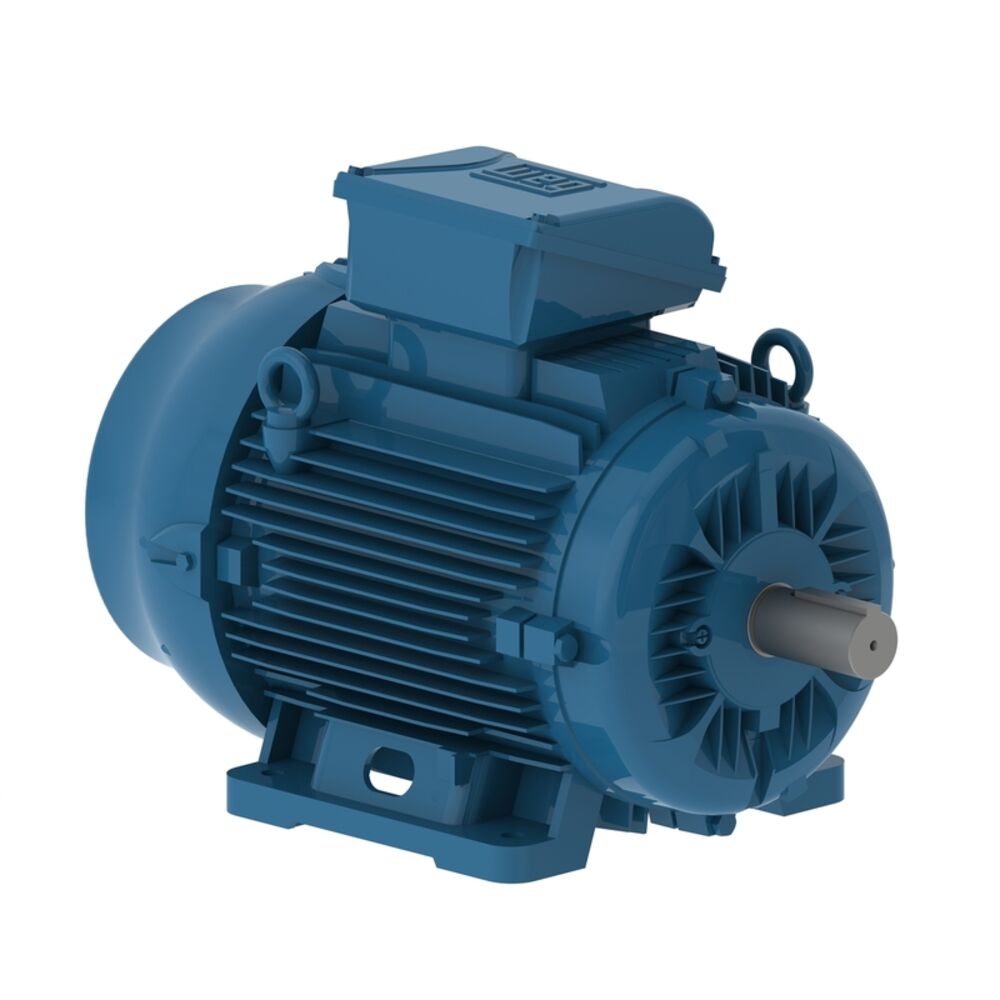

WEG W21 Multimounting – 5,5 kW IE3, 2-napainen (~3000 r/min)
Tehokas ja energiatehokas yleismoottori vaativaan teollisuus- ja prosessikäyttöön. Soveltuu erityisesti pumppuihin, puhaltimiin, kuljettimiin, puhallinkaappeihin, kompressoreihin ja muihin kohteisiin, joissa tarvitaan nopea ja energiatehokas 3000 r/min -moottori.
Keskeiset hyödyt
- IE3 Premium Efficiency: pienempi energiankulutus ja alemmat elinkaarikustannukset
- Multimounting: alumiinirunko, irrotettavat jalat ja kääntyvä liitäntäkotelo (90° välein) → helppo konfiguroida ilman rungon koneistusta
- IEC-yhteensopivuus: runkokoko 132S, suora vaihtomoottori valurautarunkoisten IEC-moottorien tilalle
- IP55 + TEFC/IC411: kestävä pölyä ja roiskevettä vastaan teollisuusympäristöissä
Sovelluksia
Pumput ja prosessipumput, puhaltimet ja ilmankäsittelykoneet, kuljettimet ja syöttölaitteet, puhallinkaapit, lämmönsiirtimet sekä erilaiset prosessi- ja yleisteolliset koneet.
Tekniset tiedot
| Teho | 5,5 kW |
|---|---|
| Napamäärä | 2 (synkroninen 3000 r/min @ 50 Hz) |
| Nimellisnopeus | ≈ 2945 r/min @ 50 Hz |
| Nimellismomentti | ≈ 17,9 Nm |
| Taajuus | 50 Hz |
| Jännitealue (WEG) | 380–400–415 / 660–690 // 460 V, 3~ |
| Kytkentä (EU) | Δ 400 V / Y 690 V |
| Nimellisvirta | 10,2 A (Δ 400 V), 6,05 A (Y 690 V) |
| Tehokerroin | cos φ ≈ 0,84 |
| Hyötysuhde | IE3-tasoa (Premium Efficiency) |
| Hyötysuhdeluokka | IE3 (IEC 60034-30-1) |
| Standardi | IEC 60034-1 |
| Kotelointiluokka | IP55 |
| Jäähdytys | IC411, TEFC (täysin suljettu, ulkojäähdytteinen) |
| Käyttöluokka | S1 (jatkuva) |
| Eristysluokka | F |
Mekaaniset ominaisuudet
| Sarja | WEG W21 Aluminium Multimounting |
|---|---|
| Runkokoko | IEC 132S |
| Runkomateriaali | Alumiini |
| Asennus | B3T = jalkakiinnitys, liitäntäkotelo rungon päällä (kääntyvä 90° välein) |
| Jalat | Irrotettavat (Multimounting) |

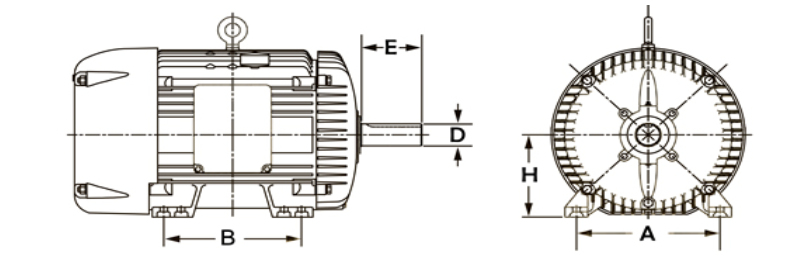

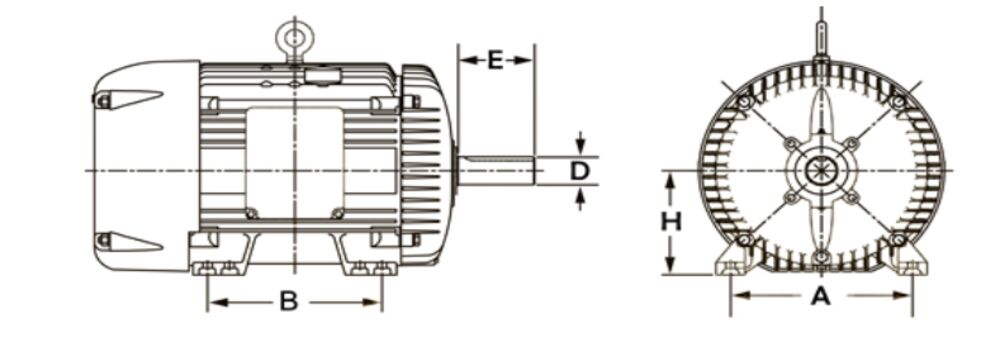

Asennusmitat – IEC 132S, B3 (viitteelliset IEC-standardin mukaan)
| H – akselikorkeus | 132 mm |
| A – tassujen reikien väli, poikittain | 216 mm |
| B – tassujen reikien väli, pituus | 140 mm |
| D – akselin halkaisija | 38 mm |
| E – akselin vapaapituus | 80 mm |
Huom. Mitat ja sähköarvot ovat tyypillisiä arvoja IEC 132S / 2P / IE3 -kokoluokalle. Varmista akseliprofiili ja mahdolliset erikoissovitteet ennen tilausta.
