WEG W21 sähkömoottori 7,5 kW 3000 rpm B3T laippa + jalka ALU 132S IE3 400/690V
Tuotekoodi: THW75B353000
WEG W21 sähkömoottori 7,5 kW 3000 rpm B3T laippa + jalka ALU 132S IE3 400/690V
Tuotekoodi: THW75B353000Tuotekuvaus
WEG W21 Multimounting – 7,5 kW IE3, 4-napainen (~1500 r/min), B35T
Energiatehokas teollisuusmoottori jatkuvaan käyttöön. Soveltuu mm. pumppuihin, puhaltimiin, kuljettimiin, sekoittimiin, lämmönsiirtimiin ja yleiseen prosessikäyttöön, joissa tarvitaan luotettava 1500 r/min -moottori.
Keskeiset hyödyt
- IE3 Premium Efficiency: selvästi alempi sähkönkulutus ja elinkaarikustannus
- Multimounting: alumiinirunko, irrotettavat jalat ja kääntyvä liitäntäkotelo (90° välein) → helppo konfiguroida ilman rungon koneistusta
- IEC-yhteensopivuus: runkokoko 132M, suora vaihtomoottori valurautarunkoisten IEC-moottoreiden tilalle
- IP55 + TEFC/IC411: kestävä pölyä ja roiskevettä vastaan
Sovelluksia
Pumput ja prosessipumput, puhaltimet ja ilmankäsittelykoneet, kuljettimet ja syöttölaitteet, sekoittimet, lämmönsiirtimet sekä yleinen prosessikäyttö.
Tekniset tiedot
| Teho | 7,5 kW |
|---|---|
| Napamäärä | 4 (synkroninen 1500 r/min @ 50 Hz) |
| Nimellisnopeus | ≈ 1460–1470 r/min @ 50 Hz |
| Nimellismomentti | ≈ 49 Nm (9550×P/n) |
| Taajuus | 50 Hz |
| Jännitealue | 380–400–415 / 660–690 // 460 V, 3~ |
| Kytkentä (EU) | Δ 400 V / Y 690 V |
| Hyötysuhdeluokka | IE3 (IEC 60034-30-1) |
| Standardi | IEC 60034-1 |
| Kotelointiluokka | IP55 |
| Jäähdytys | IC411, TEFC (täysin suljettu, ulkojäähdytteinen) |
| Käyttöluokka | S1 (jatkuva) |
| Eristysluokka | F |
Mekaaniset ominaisuudet
| Sarja | WEG W21 Aluminium Multimounting |
|---|---|
| Runkokoko | IEC 132M |
| Runkomateriaali | Alumiini |
| Asennus | B35T = jalka + B5-laippa, liitäntäkotelo päällä (kääntyvä 90° välein) |
| Jalat | Irrotettavat (Multimounting) |
Asennusmitat – IEC 132M, B3 (jalat) – korjatut viitteelliset IEC-mitat
| H – akselikorkeus | 132 mm |
| A – tassujen reikien väli, poikittain | 216 mm |
| B – tassujen reikien väli, pituus | 178 mm |
| D – akselin halkaisija | 38 mm |
| E – akselin vapaapituus | 80 mm |

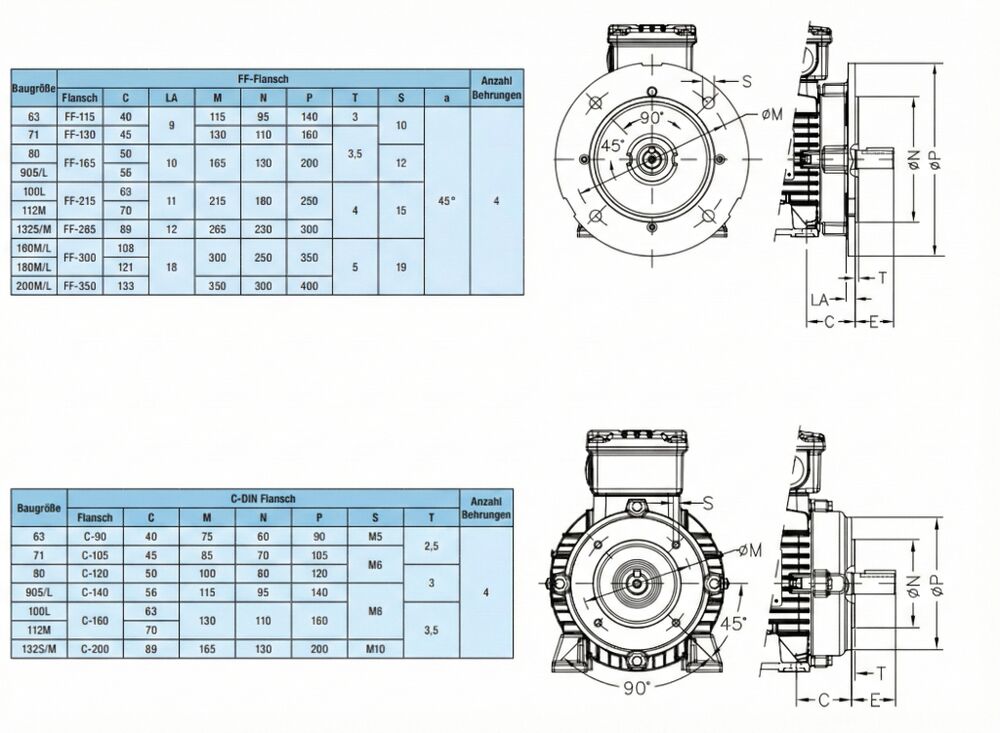

Laippa B5 – B35-kokoonpano, IEC 132M (tyypillinen FF300/FF265)
| P – laipan ulkohalkaisija | 300 mm |
| M – pulttikehän halkaisija | 265 mm |
| N – keskitys-/kauluksen halkaisija | 230 mm |
| S – kiinnitysreikien halkaisija | ≈ 14–15 mm |
| Kiinnitysreiät | 4 kpl |
Huom. Mitat ja sähköarvot ovat tyypillisiä IEC 132M / 4P / IE3 -kokoluokalle. Varmista akselin sovite, ura/kiila ja laipan toleranssit ennen tilausta.
