Amazone UG 2200, hinattava kasvinsuojeluruisku
Tuotekoodi: AW7330328321S
Amazone UG 2200, hinattava kasvinsuojeluruisku
Tuotekoodi: AW7330328321SLisävarusteet
Tuotekuvaus

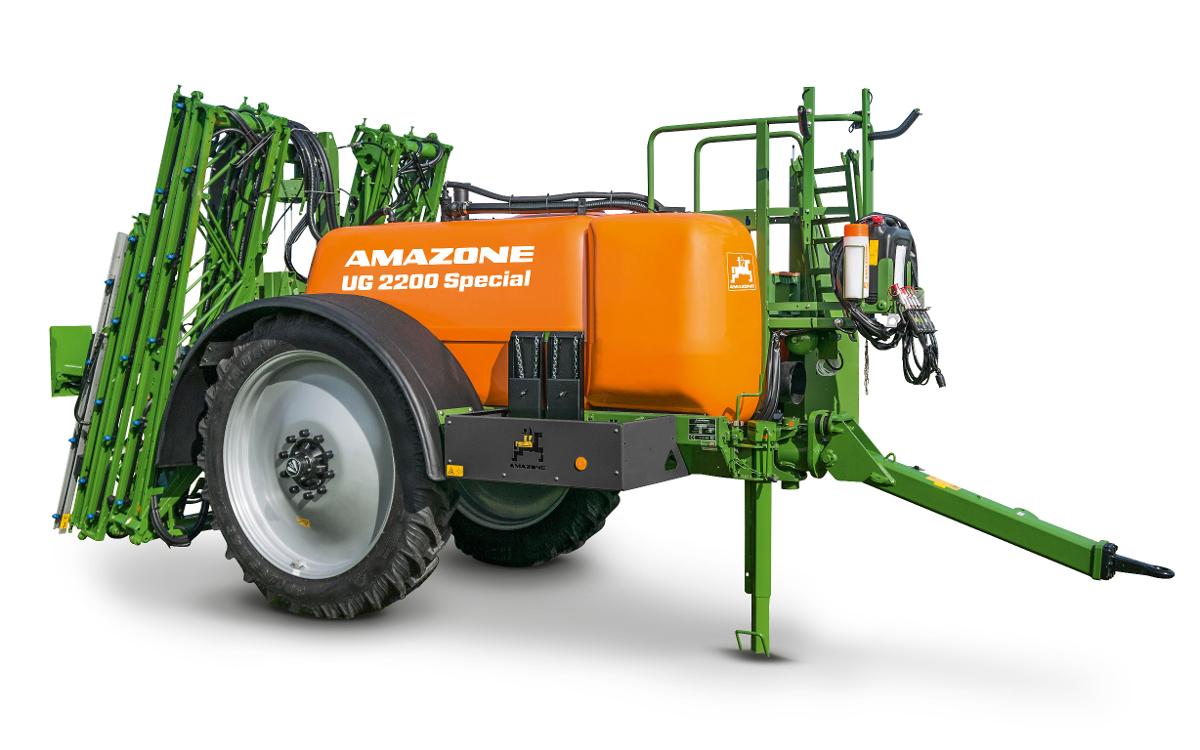

Amazone UG 2200 Special, hinattava kasvinsuojeluruisku
Hinattavan UG-ruiskun helppokäyttöinen ja kestävä tekniikka takaa erinomaisen suorituskyvyn kevyemmilläkin traktoreilla ja nopean käyttövalmiiksi varustelun. Amazone UG 2200 Special etuja:
Suuri maavara, varustettu pyöristetyllä rungolla
Painopisteeltään edullinen säiliö täysin sileillä
seinämillä
Ruiskutuspuomisto on äärimmäisen kestävä, kevyt ja
kompakti
Loistavasti toteutettu puomiston ripustus takaa
puomiston vakaana pysyvän asennon
Tehokkaat pumput
Huippumoderni ja käyttäjäystävällinen venttiilistö- ja
tietokonetekniikka

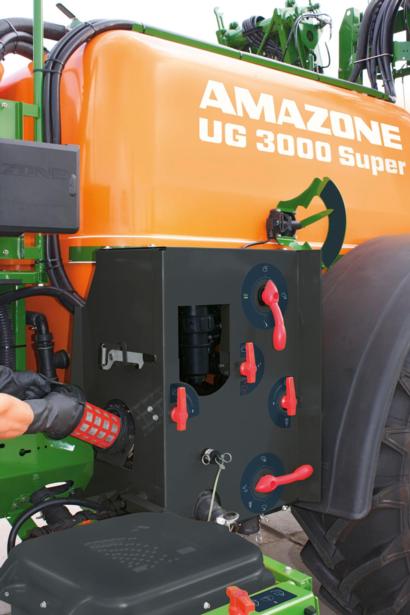

Selkeä ohjauskeskus
Kaikki käyttösäätimet on sijoitettu loogisesti ja sekaantumisen poissulkevasti vasemmalle eteen suoraan kuljettajan puolelle. Ohjauslogiikan käytön oppii todella nopeasti, jolloin virhekytkentöjä ei tule.

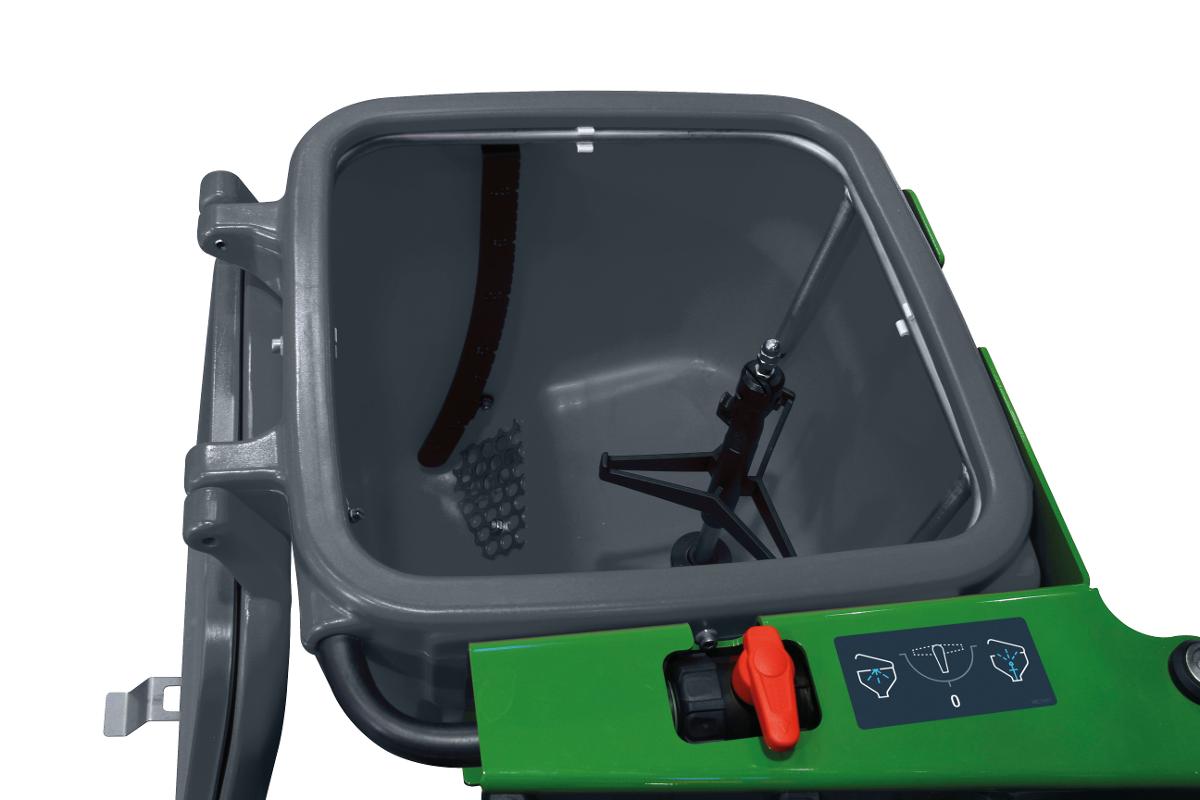

Kemikaalin täyttöastia
Kaikissa Amazone-ruiskuissa on vakiovarusteena kemikaalintäyttöastia. Nopean ja siistin työskentelyn takaava 60 litran täyttöastia sijaitsee suojassa ruiskun säiliön sivussa, sieltä se on kädenkäänteessä käännettävissä mukavalle työskentelykorkeudelle kemikaalien syöttämistä varten. Kemikaalintäyttöastian kehä suuttimella ja sen toimintaa tehostavavilla kolmella lisäsuuttimella suuretkin jauhemaiset tehoaineet sekoittuvat veteen nopeasti ja roiskeettomasti. Ruiskutusainekanisteri saadaan huuhdeltua täysin tyhjäksi ja puhtaaksi kanisterinhuuhtelusuuttimella.

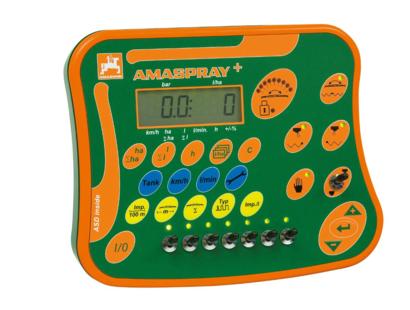

Ohjausyksikkö AMASPRAY+
AMASPRAY+ mahdollistaa UG-laitteen yksinkertaisen, mutta siitä huolimatta täysin automaattisen säätelyn. Ohjausyksikköön integroidulla kytkimellä voidaan kytkeä 5, 7 tai 9 osaleveyttä.
AMASPRAY+-ohjausyksikössä on digitaalinen painenäyttö ja digitaalinen säiliön nestetason näyttö. Se merkitsee muistiin levitetyt määrät ja käsitellyt pinta-alat.

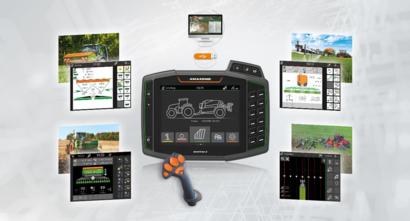

ISOBUS Käyttöliittymä
AEF Sertifioitu ISOBUS käyttöliittymä mahdollistaa UG mallisarjan ruiskujen hallinan Amazonen omilla isobus terminaaleilla, mutta myös traktorivalmistajien isobus terminaalilla. Isobus mahdollistaa koneen lohkoautomatiikan (Section-Control) käytön. Ruiskus on aina valmis isobus toimintoihin, kunhan näytössä on sopivat lisenssit hankittuna!
Samalla sekä supertukeva että superkevyt
AMAZONE-puomisto on erityksen profiilirakenteen ansiosta samanaikaisesti sekä huippukestävä että myös huippukevyt. 15 – 28 metrin työleveydet mahdollistavat muunneltavien taittomahdollisuuksien ansiosta optimaalisen sovituksen kuhunkin käyttötarkoitukseen. Kaikissa AMAZONE-puomistoissa on vakiovarusteena:
Jousi-/iskunvaimenninpaketti pystysuorien
edestakaisten liikkeiden vaimennukseen
Jousivaimennuselementit kuulakiinnityksellä
vaakasuorien liikkeiden vaimennukseen
Jousielementit koko puomiston iskuvaimennettuun
ripustamiseen
Hinattavan UG-ruiskun helppokäyttöinen ja kestävä tekniikka takaa erinomaisen suorituskyvyn kevyemmilläkin traktoreilla ja nopean käyttövalmiiksi varustelun. Amazone UG 2200 Special etuja:
Selkeä ohjauskeskus
Kaikki käyttösäätimet on sijoitettu loogisesti ja sekaantumisen poissulkevasti vasemmalle eteen suoraan kuljettajan puolelle. Ohjauslogiikan käytön oppii todella nopeasti, jolloin virhekytkentöjä ei tule.
Kemikaalin täyttöastia
Kaikissa Amazone-ruiskuissa on vakiovarusteena kemikaalintäyttöastia. Nopean ja siistin työskentelyn takaava 60 litran täyttöastia sijaitsee suojassa ruiskun säiliön sivussa, sieltä se on kädenkäänteessä käännettävissä mukavalle työskentelykorkeudelle kemikaalien syöttämistä varten. Kemikaalintäyttöastian kehä suuttimella ja sen toimintaa tehostavavilla kolmella lisäsuuttimella suuretkin jauhemaiset tehoaineet sekoittuvat veteen nopeasti ja roiskeettomasti. Ruiskutusainekanisteri saadaan huuhdeltua täysin tyhjäksi ja puhtaaksi kanisterinhuuhtelusuuttimella.
Ohjausyksikkö AMASPRAY+
AMASPRAY+ mahdollistaa UG-laitteen yksinkertaisen, mutta siitä huolimatta täysin automaattisen säätelyn. Ohjausyksikköön integroidulla kytkimellä voidaan kytkeä 5, 7 tai 9 osaleveyttä.
AMASPRAY+-ohjausyksikössä on digitaalinen painenäyttö ja digitaalinen säiliön nestetason näyttö. Se merkitsee muistiin levitetyt määrät ja käsitellyt pinta-alat.
ISOBUS Käyttöliittymä
AEF Sertifioitu ISOBUS käyttöliittymä mahdollistaa UG mallisarjan ruiskujen hallinan Amazonen omilla isobus terminaaleilla, mutta myös traktorivalmistajien isobus terminaalilla. Isobus mahdollistaa koneen lohkoautomatiikan (Section-Control) käytön. Ruiskus on aina valmis isobus toimintoihin, kunhan näytössä on sopivat lisenssit hankittuna!
Samalla sekä supertukeva että superkevyt
AMAZONE-puomisto on erityksen profiilirakenteen ansiosta samanaikaisesti sekä huippukestävä että myös huippukevyt. 15 – 28 metrin työleveydet mahdollistavat muunneltavien taittomahdollisuuksien ansiosta optimaalisen sovituksen kuhunkin käyttötarkoitukseen. Kaikissa AMAZONE-puomistoissa on vakiovarusteena:
Tekniset tiedot
| Tuote | Amazone UG 2200 Special, hinattava kasvinsuojeluruisku |
|---|---|
| Säiliön tilavuus, (l) | 2400 |
| Paino säiliöt tyhjänä, (kg) | 2 355 – 2 693 |
| Kuljetusleveys, (m) | 2,40 |
| Puomin leveys, (m) | 28 |
| Korkeus, (m) | 3,30 |
| Täyttökorkeus, (m) | 0,65 huoltotasanteelta |
| Ruiskutuspaineen säätöalue, (bar) | <10 |
| Traktorin tehontarve, (kW/hv) | 65/90 |
Videot ja esitteet
| Malli | UG 2200 Special | UG 3000 Super |
|---|---|---|
| Todellinen tilavuus (l) | 2400 | 3200 |
| Puhdasvesisäiliön tilavuus (l) | 280 | 400 |
| Työleveys (m) | 15 - 28 | 15 - 28 |
| Kuljetuskorkeus (m) | 3,3 | 3,3 |
| Kuljetuspituus (m) | 5,2 - 5,9 | 5,2 - 5,9 |
| Kuljetusleveys (m) | 2,4 | 2,4 |
| Tyhjäpaino (Kg) | 2350 - 2582 | 2685 - 2917 |
| Pumpun teho (l/min) | 250 | 370 (Kaksoispumppu) |
| Maksimi imuteho (l/min) | 400 | 400 |
| Maavara (riippuen renkaista) (m) | 0,70 - 0,90 | 0,70 - 0,90 |
| Ruiskutuskorkeus (1,565m renkailla) | 0,5 - 2,20 | 0,5 - 2,20 |
| Työskentelypaine | max. 10bar | max. 10bar |

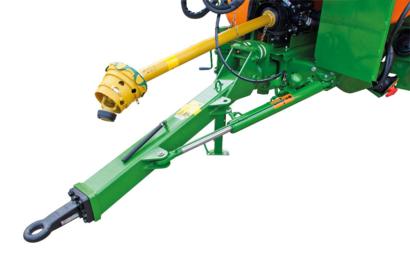

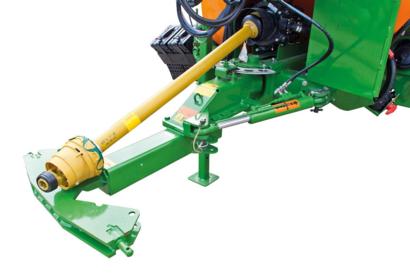

Unitrail vetoaisa
Vakiona UG -ruiskuissa on 24m puomistoon asti Unitrail -vetoaisa. Vetoaisa kiinnitetään traktorin vetovarsiin. Unitrail vetoaisassa on mekaaninen lukitus tieliikenteessä ajoa varten. Pellolla vetokarttu lukitaan suhteessa vetoaisaan, jolloin ruisku seuraa traktorin jälkiä. Aisan pituutta voidaan säätää, jolloin varmistetaan hyvä seuranta. Kuvassa näkyy lisävarusteena saatava hydraulinen ohjaus, millä voidaan kompensoida ruiskun kulkemista esimerkiksi rinteissä.
AutoTrail -aisaohjaus
27m ja 28m työleveyksissä vakiona oleva Autotrail -aisaohjaus on sähköhydraulinen täysin automaattinen aisaohjaus. Sitä varten kiinnitetään traktoriin gyroskooppianturi, etkä tarvitse erillisiä tankoja ohjauksen seurantaa varten.
Autotrail vaatii ISOBUS -käyttöjärjestelmän ja se on saatavissa lisävarusteena kaikkiin UG -malleihin. Kiinnityksenä on vakiona 50mm vetolenkki, mutta esimerkiksi K80 vetokuula saadaan myös.

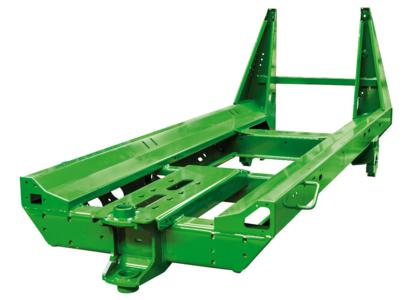

Kestävä perusrunko
UG:ssa on testattu ja kestävä runko. Rakenne mahdollistaa hyvän maavaran ja siloisen pohjan, jolloin ruiskun rakenteet eivät vioita kasvustoa. Nestelinjat, sähkö ja hydrauliikka ovat suojattuna rungon rakenteisiin.

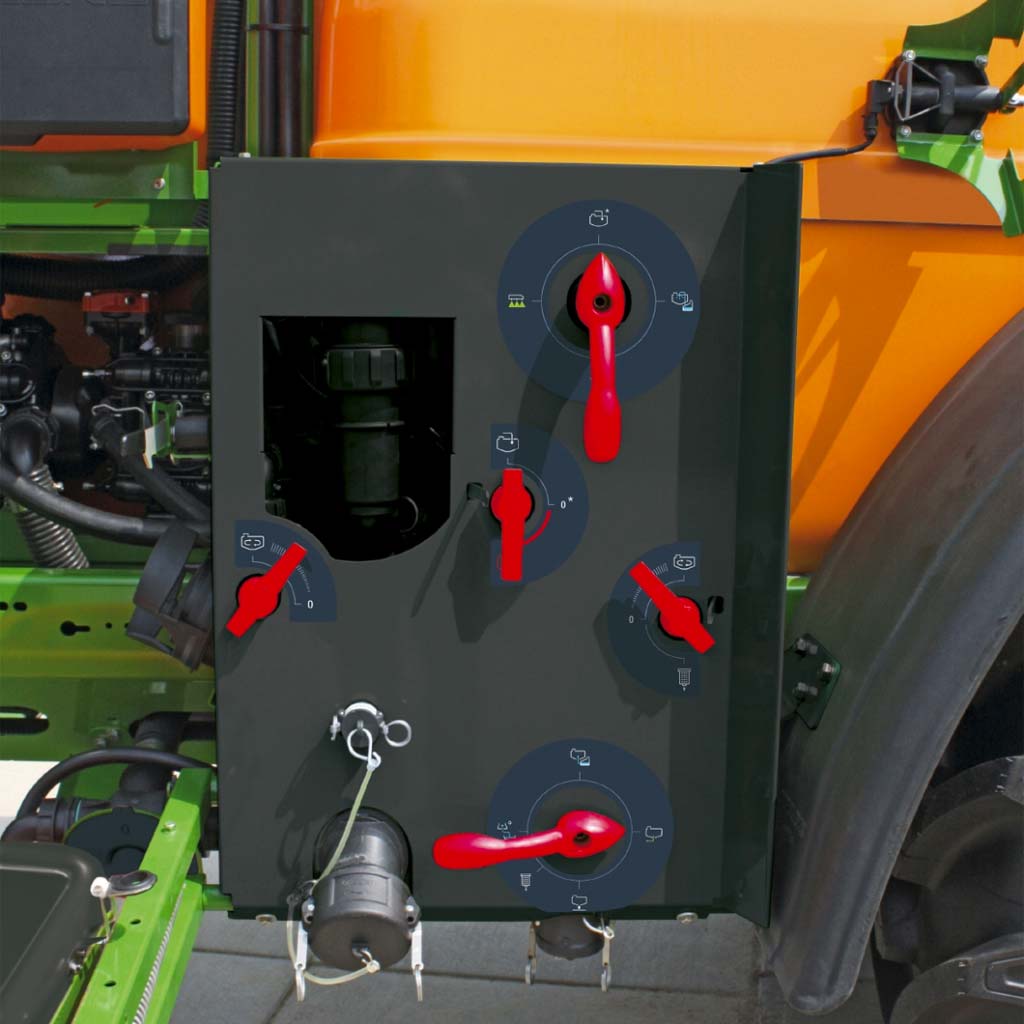

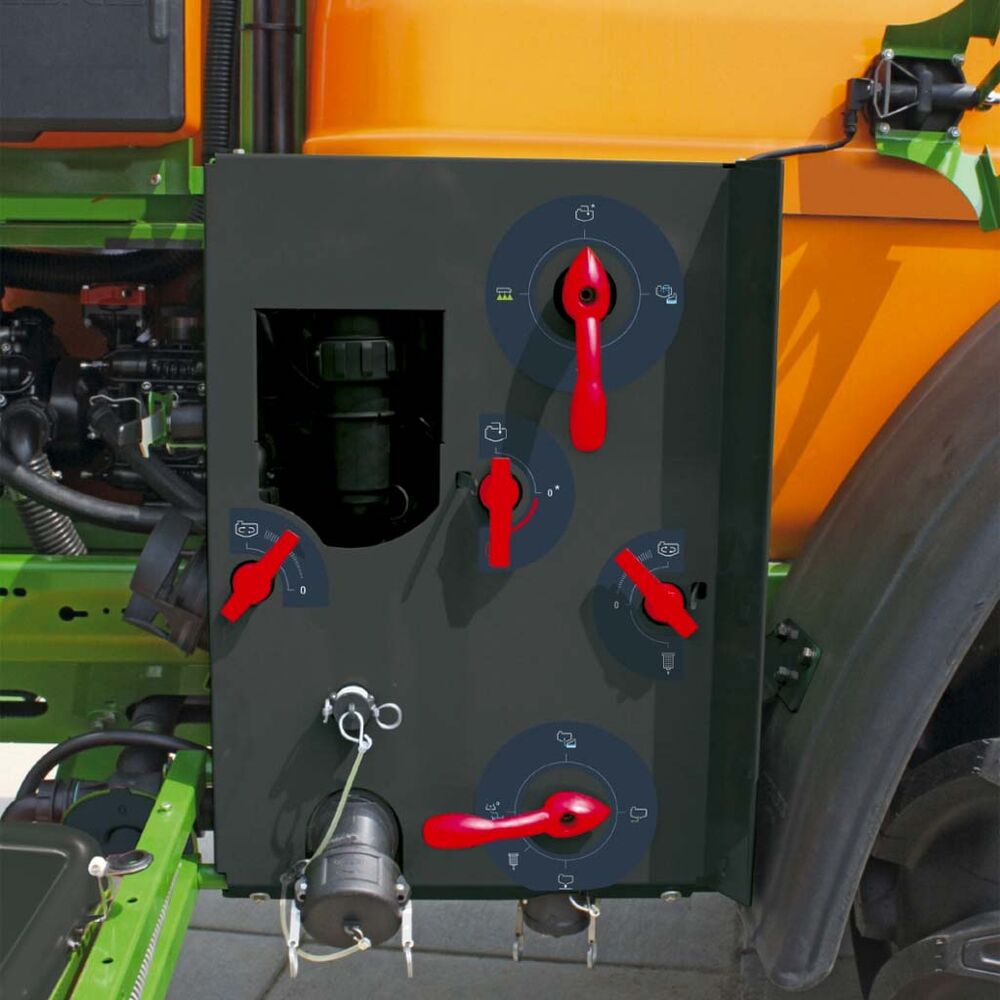

Selkeä käyttöpaneeli
UG ruiskuissa on erittäin selkeä nestelinjasto. Kahdella pääVARIO -venttiilillä hallitaan ruiskun imu- ja painepuoli. Lisäksi voidaan säätää portaattomasti sekoituksen sekä injektorin tehoa.
Monipuolisen hallinnan ansiosta esimerkiksi puomisto voidaan huuhdella puhtaalla vedellä, vaikka pääsäiliössä olisi kemikaaleja. Lisäksi sekä imu- että painesuodatin voidaan tarkastaa joka tilanteessa turvallisesti.

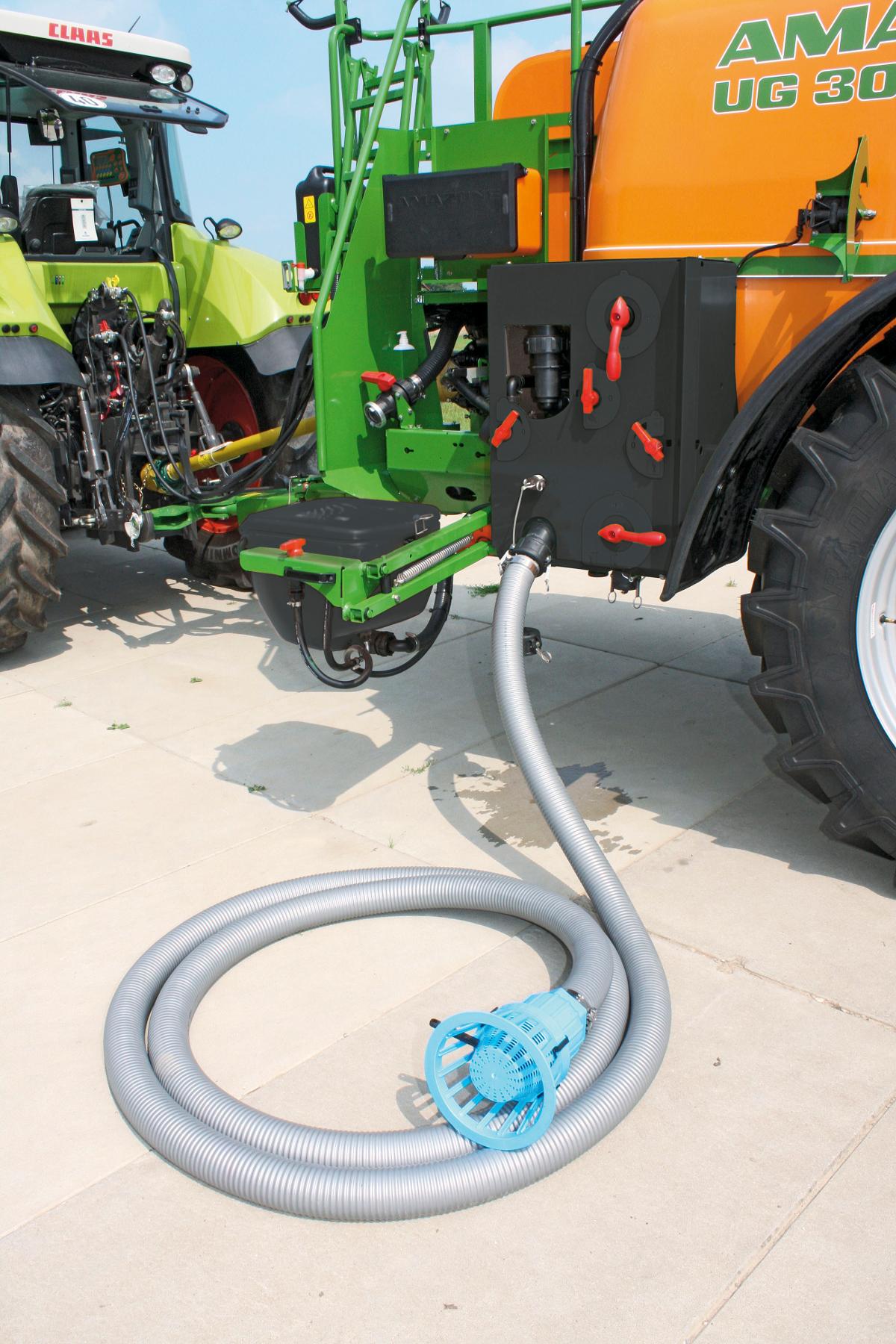

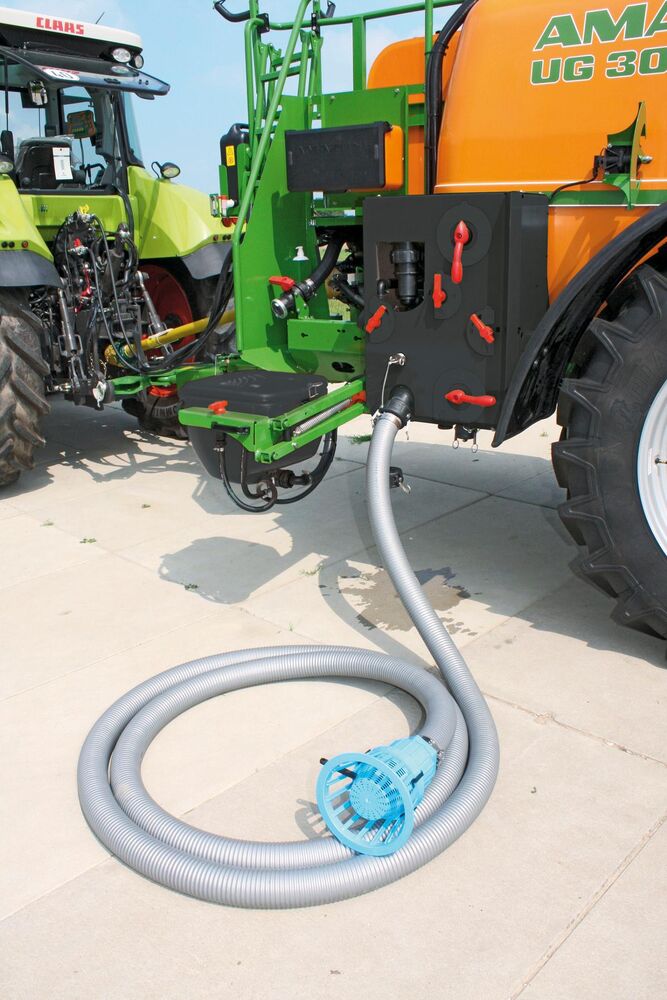

3" imuliitin on aina vakiona, millä pääsäiliön täyttö onnistuu tehokkaasti ruiskun omaa pumppua käyttäen.

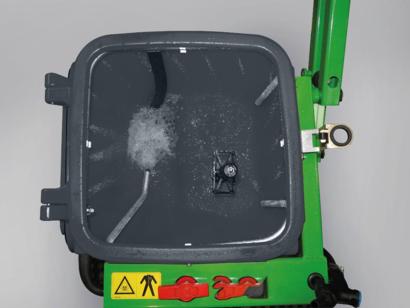

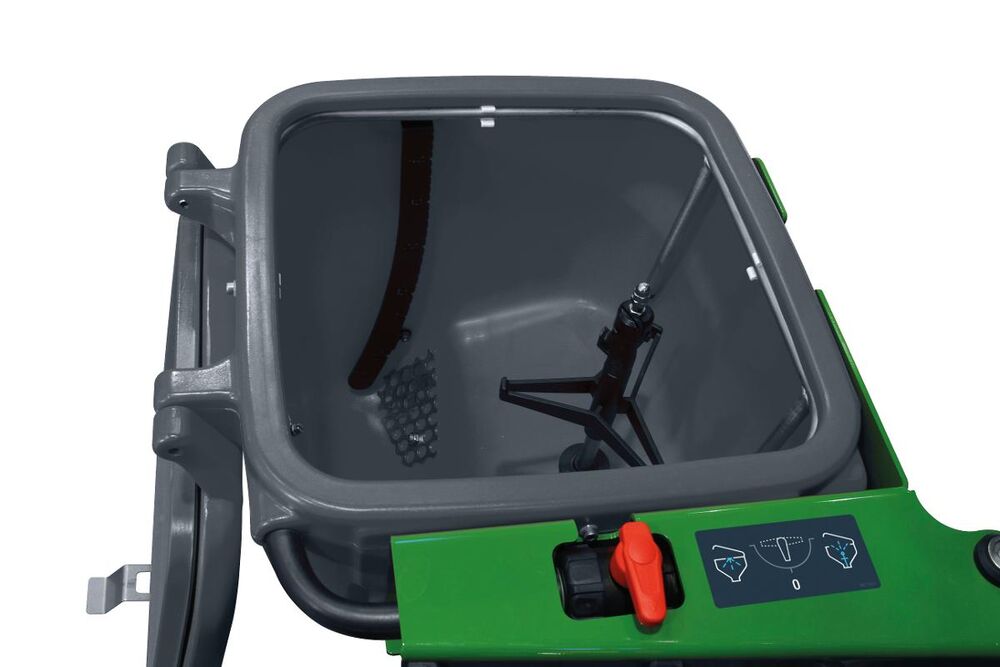

Kemikaalintäyttöastia
Kaikissa Amazonen kasvinsuojeluruiskuissa on vakiona turvallinen ja tehokas kemikaalintäyttöastia. Astian sisällä on huuhtelusuuttimet sekä turvallinen kanisterin pesusuutin. Kanisterin pesusuutin aktivoituu vain, kun se painetaan kanisterilla alas.
Kemikaalintäyttöastia toimii injektorin avulla, ja sen ansiosta kemikaalien lisääminen on turvallista ja helppoa koneen sivussa seisten.
Amaspray + ruiskutustietokone
UG ruiskuissa on 24m työleveyteen asti vakiona Amaspray+ ruiskutustietokone. Ohjaimen avulla hallitaan määränsäätö ajonopeuden mukaan. Lisäksi sen kautta hallitaan pääventtiiliä, lohkoventtiileitä sekä paineensäätöä. Myös esimerkiksi Pre-select taiton puolen valinta hallitaan Amaspray +:n avulla.
Ohjaimelta saadaan runsaasti tietoa mm. ruiskutusmäärästä, -paineesta, säiliön täyttötaso, ajonopeus, työtunnit ja pinta-alat.
AEF sertifioitu ISOBUS käyttöliittymä
UG -Ruiskut voidaan varustella ISOBUS -käyttöjärjestelmällä.
Sertifioitu ISOBUS -käyttöliittymä mahdollistaa kaikki ISOBUS toiminnot UG ruiskuihin.
Käyttölaitteesta riippuen käytössä on TS-SC Section control lohkoautomatiikka, AUX-N toiminnot Amazonen Amapilot+ joystick lisäohjaimeen tai traktorin omaan ajokahvaan. Lisäksi voidaan käyttää paikkakohtaisia levityskarttoja tai kasvustosensorin ohjaamaa määränsäätöä.

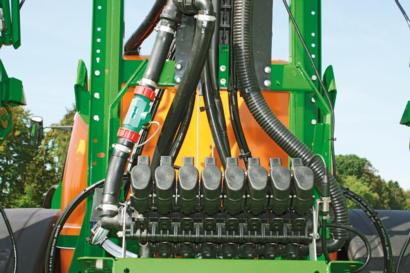

TG -lohkoventtiilistö
UG ruiskuissa puomisto voidaan jakaa työleveydestä riippuen 5 - 13 lohkoon. Venttiilistö toimii sähköisesti ja ISOBUS koneen yhteydessä voidaan käyttää Section Control -lohkoautomatiikkaa. Määränsäätöautomatiikka perustuu virtausmittarin toimintaan, ja ruiskutettava määrä säätyy automaattisesti ajonopeuden muuttuessa.
ISOBUS -malleissa on myös paluuvirtauksen mittaus. Kun lohkoventtiilejä suljetaan, osataan liika nestevirtaus ohjata suoraan säiliöön ilman ylimääräistä paineen nousua.
ISOBUS automatiikkoihin kuuluu myös automaattinen paineensäätö päisteissä, sekä ns. lähtöramppi jolloin käytössä on oikea ruiskutusmäärä heti ruiskutuksen aloituksesta lähtien, vaikka ajonopeus olisi hidas.

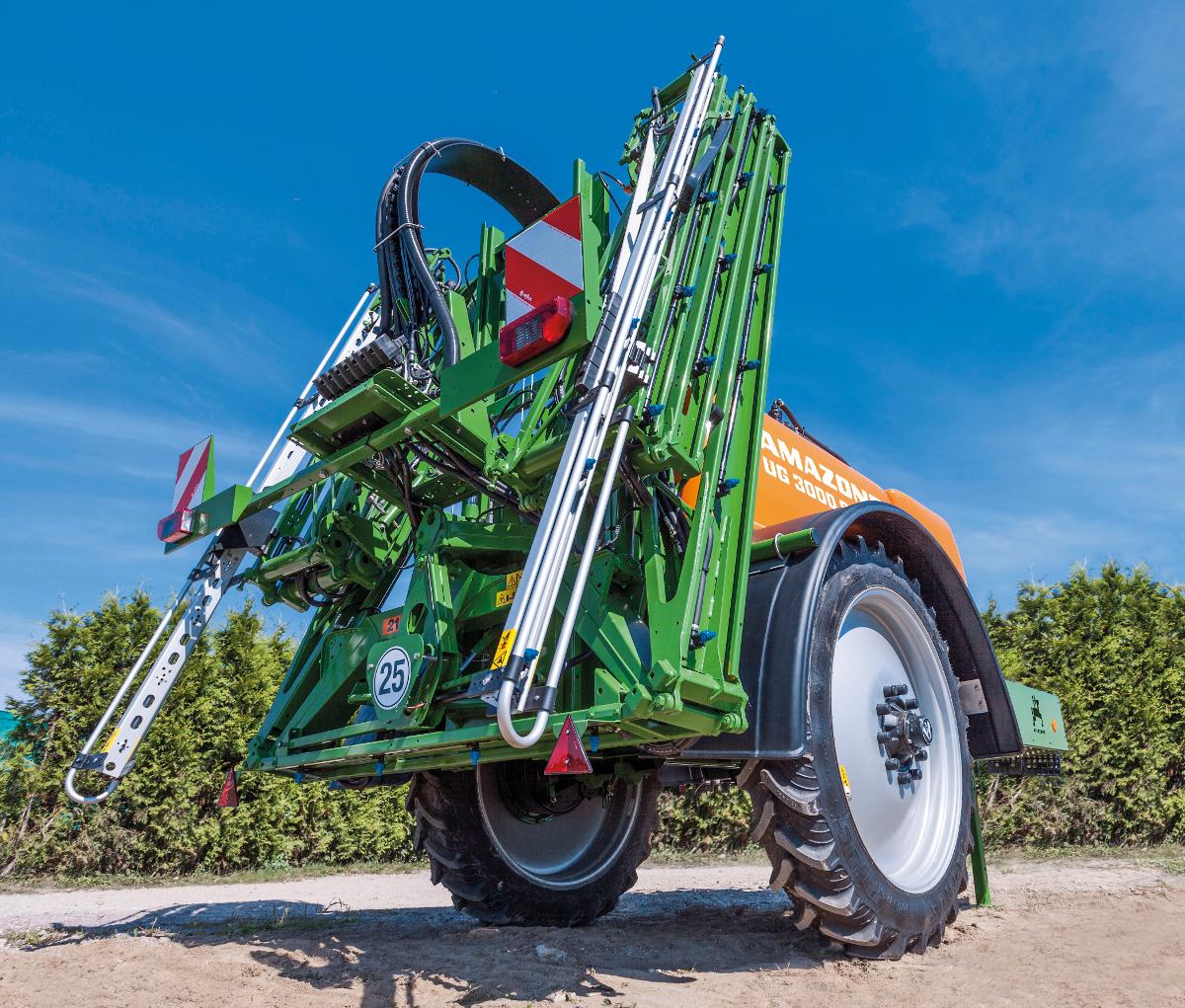

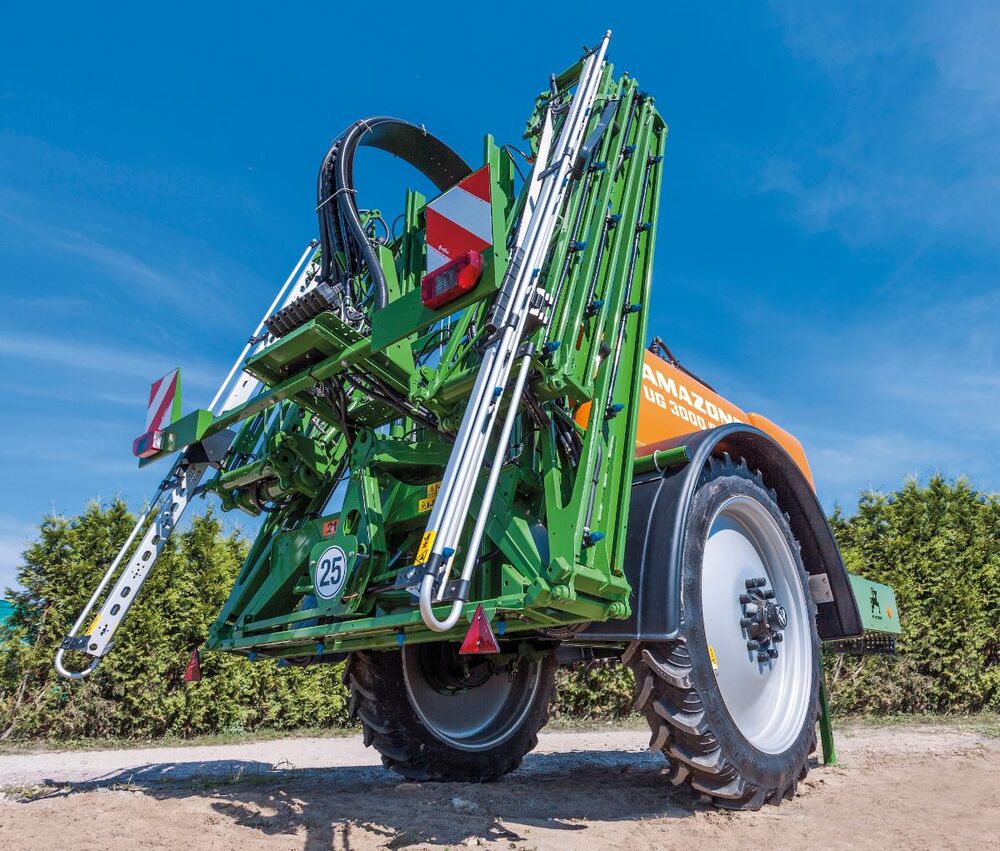

Huoltovapaa Super S2 -puomisto

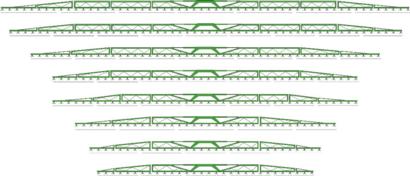

UG -ruiskuihin voi valita monipuolisesti Super S2 puomistomallistosta työleveydet 15 - 28m väliltä. Puomisto taittuu koneen taakse pystyyn, mahdollistaen kapean kuljetusleveyden.
Amazonen tapaan puomisto on täysin huoltovapaa. Niissä on törmäämissuoja puomiston viimeisessä osassa.
Taittoina voidaan valita vakiona olevan hydraulisen taiton lisäksi Pre-Select, Profi-Folding 1 tai Profi-Folding 2 taitot.
Pre-Select taitto
Pre-Select taiton yhteydessä traktorista vaaditan yksi yksitoiminen liitäntä hissiä varten, sekä yksi kaksitoiminen liitäntä puomiston aukaisua ja sulkua varten.
Pre-select toiminnossa ruiskun ohjaimelta voidaan valita kumpi puoli tahansa, ja liikuttaa sitä tarpeen mukaan esimerkiksi estettä väistettäessä.
Lisävarusteena on saatavissa myös koko puomiston kallistussylinteri.
Profi-Folding 1 taitto
Profi -taitoissa traktorista vaaditaan yksi paine ja paluuliitäntä. Puomiston kaikki toiminnot hallitaan sähköhydraulisesti ohjainlaitteelta. ISOBUS -koneissa Profi -taitot voidaan varustaa Distance-control korkeusautomatiikalla.
Profi-Folding 1 taitossa on normaalien toimintojen lisäksi vakiona koko puomiston kallistus.
Profi-Folding 2 taitto
Profi -taitoissa traktorista vaaditaan yksi paine ja paluuliitäntä. Puomiston kaikki toiminnot hallitaan sähköhydraulisesti ohjainlaitteelta. ISOBUS -koneissa Profi -taitot voidaan varustaa Distance-control korkeusautomatiikalla.
Profi-Folding 2 taitossa on normaalien toimintojen lisäksi vakiona koko puomiston kallistus sekä molempien puomin puoliskojen nostotoiminto. Ohjaimelta voidaan säätää käyttää Distance Control korkeusautomatiikka koko puomin kallistusta vai erillistä puolien nostoa.
